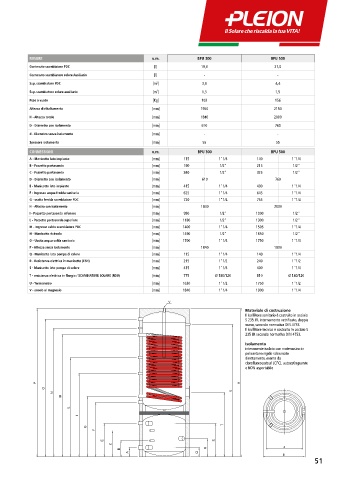

Page 53 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. BPU 300 BPU 500
Contenuto scambiatore PDC [l] 19,0 27,0
Contenuto scambiatore solare Ausiliario [l] - -
Sup. scambiatore PDC [m ] 2 3,0 4,4
Sup. scambiatore solare ausiliario [m ] 2 1,5 1,5
Peso a vuoto [Kg] 102 156
Altezza di ribaltamento [mm] 1950 2150
H - Altezza totale [mm] 1840 2000
D - Diametro con isolamento [mm] 610 760
d - Diametro senza isolamento [mm] - -
Spessore isolamento [mm] 55 55
CONNESSIONI u.m. BPU 300 BPU 500
A - Manicotto lato impianto [mm] 115 1"1/4 140 1"1/4
B - Pozzetto portasonda [mm] 190 1/2" 215 1/2"
C - Pozzetto portasonda [mm] 340 1/2" 325 1/2"
D - Diametro con isolamento [mm] 610 760
E - Manicotto lato impianto [mm] 415 1"1/4 400 1"1/4
F - Ingresso acqua fredda sanitaria [mm] 625 1"1/4 645 1"1/4
G - uscita fredda scambiatore PDC [mm] 720 1“1/4 755 1"1/4
H - Altezza con isolamento [mm] 1840 2000
I - Pozzetto portasonda inferiore [mm] 980 1/2" 1000 1/2"
L - Pozzetto portasonda superiore [mm] 1180 1/2" 1300 1/2"
M - Ingresso caldo scambiatore PDC [mm] 1400 1"1/4 1505 1"1/4
N - Manicotto ricircolo [mm] 1490 1/2" 1650 1/2"
O - Uscita acqua calda sanitaria [mm] 1700 1"1/4 1750 1"1/4
P - Altezza senza isolamento [mm] 1840 1900 V
Q - Manicotto lato pompa di calore [mm] 115 1"1/4 140 1"1/4
R - Resistenza elettrica in manicotto (ESH) [mm] 215 1"1/2 240 1"1/2
S - Manicotto lato pompa di calore [mm] 415 1"1/4 400 1"1/4
T - resistenza elettrica in flangia / SCAMBIATORE SOLARE (RDU) [mm] 775 Ø 180/120 810 Ø 180/120
U - Termometro [mm] 1630 1"1/2 1750 1"1/2
V - anodo al magnesio [mm] 1840 1"1/4 1900 1"1/4

V
Materiale di costruzione
Il bolllitore sanitario è costruito in acciaio
P H
S 235 JR, internamento vetrificato, doppia
O
N mano, secondo normativa DIN 4753. U
M Il bolllitore tecnico è costruito in acciaio S
235 JR secondo normativa DIN 4753.
L
Isolamento
I
interamente isolato con materassino in
poliuretano rigido schiumato T
G
direttamente, esente da
F
clorofluorocarburi (CFC), autoestinguente
E e NON asportabile S
C
B R
A Q
P H
O
U
N
M
L
I
T
G
F
E S
C d
B R
A Q
D
51
