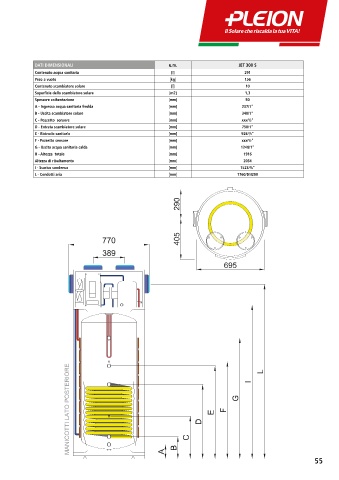

DATI DIMENSIONALI u.m. JET 300 S
Contenuto acqua sanitaria [l] 291
Peso a vuoto [kg] 156
Contenuto scambiatore solare [l] 10
Superficie dello scambiatore solare [m2] 1,3
Spessore coibentazione [mm] 50
A - Ingresso acqua sanitaria fredda [mm] 237/1"
B - Uscita scambiatore solare [mm] 340/1"
C - Pozzetto sensore [mm] xxx/½"
D - Entrata scambiatore solare [mm] 750/1"
E - Ricircolo sanitario [mm] 926/½"
F - Pozzetto sensore [mm] xxx/½"
G - Uscita acqua sanitaria calda [mm] 1248/1"
H - Altezza totale [mm] 1916
Altezza di ribaltamento [mm] 2034
I - Scarico condensa [mm] 1523/¾"
L - Condotti aria [mm] 1760/DN200
