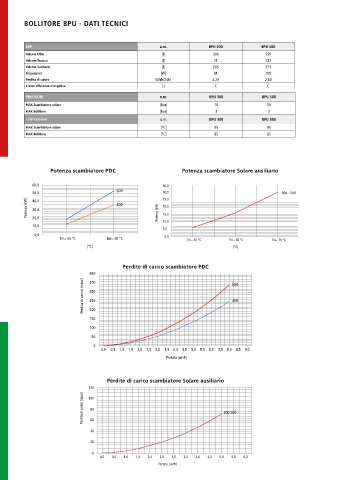

BOLLITORE BPU - DATI TECNICI

ERP u.m. BPU 300 BPU 500
Volume Utile [l] 295 525
Volume Tecnico [l] 71 127
Volume Sanitario [l] 205 371
Dispersioni [W] 91 108
Perdita di calore [kWh/24h] 2,20 2,60
Classe efficienza energetica [-] C C
v
PRESSIONI u.m. BPU 300 BPU 500
MAX Scambiatore solare [bar] 10 10
MAX Bollitore [bar] 3 3
TEMPERATURA u.m. BPU 300 BPU 500
MAX Scambiatore solare [°C] 95 95
MAX Bollitore [°C] 95 95

Potenza scambiatore PDC Potenza scambiatore Solare ausiliario
Potenza scambiatore Volume sanitario (PDC)
Potenza scambiatore Solare
60,0 30,0
500
50,0 30,0 300 - 500
25,0
Potenza [kW] 40,0 300 Potenza [kW] 20,0
30,0
15,0
20,0
10,0 10,0
5,0
0,0 0,0
Tm= 55 °C Tm= 60 °C Tm= 55 °C Tm= 60 °C Tm= 70 °C
[°C] [°C]
Perdite di carico scambiatore Volume sanitario (PDC)

Perdite di carico scambiatore PDC
450 500
Perdita di carico [mbar] 350 300
400

250
200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,5 7,5 8,0 8,5 9,0
Portata [m /h]
3
Perdite di carico scambiatore solare

Perdite di carico scambiatore Solare ausiliario
120
Perdita di carico [mbar] 100 300-500

80

60
40
20

0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m /h]
3
