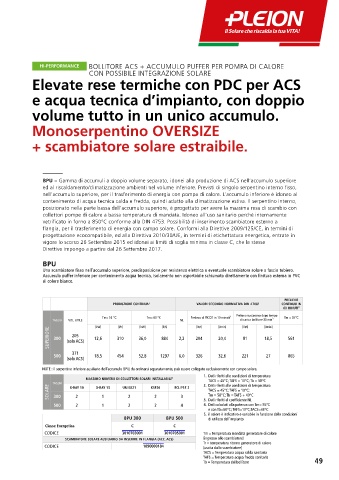

Page 51 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

HI-PERFORMANCE BOLLITORE ACS + ACCUMULO PUFFER PER POMPA DI CALORE
CON POSSIBILE INTEGRAZIONE SOLARE
Elevate rese termiche con PDC per ACS

e acqua tecnica d’impianto, con doppio

volume tutto in un unico accumulo.

Monoserpentino OVERSIZE

+ scambiatore solare estraibile.

BPU – Gamma di accumuli a doppio volume separato, idonei alla produzione di ACS nell’accumulo superiore
ed al riscaldamento/climatizzazione ambienti nel volume inferiore. Previsti di singolo serpentino interno fisso,
nell’accumulo superiore, per il trasferimento di energia con pompa di calore. L’accumulo inferiore è idoneo al
contenimento di acqua tecnica calda e fredda, quindi adatto alla climatizzazione estiva. Il serpentino interno,
posizionato nella parte bassa dell’accumulo superiore, è progettato per avere la massima resa di scambio con
collettori pompe di calore a bassa temperatura di mandata. Idoneo all’uso sanitario perché internamente
vetrificato in forno a 850°C conforme alla DIN 4753. Possibilità di inserimento scambiatore esterno a
flangia, per il trasferimento di energia con campo solare. Conformi alla Direttive 2009/125/CE, in termini di
progettazione ecocompatibile, ed alla Direttiva 2010/30/UE, in termini di etichettatura energetica, entrate in
vigore lo scorso 26 Settembre 2015 ed idonei ai limiti di soglia minima in classe C, che le stesse
Direttive impongo a partire dal 26 Settembre 2017.

BPU
Uno scambiatore fisso nell’accumulo superiore, predisposizione per resistenza elettrica o eventuale scambiatore solare a fascio tubiero.
Accumulo puffer inferiore per contenimento acqua tecnica, isolamento non asportabile schiumato direttamente con finitura esterna in PVC
di colore bianco.

PRELIEVO
PRODUZIONE CONTINUA¹ VALORI SECONDO NORMATIVA DIN 4708² CONTINUO IN
60 MINUTI 4
Prelievo successivo dopo tempo
Tm= 55 °C Tm= 60 °C Prelievo di PICCO in 10 minuti 3 Tm = 55°C
TAGLIA VOL. UTILE [kW] [l/h] [kW] [l/h] NL [litri] [l/min] di carica bollitore 30 min 3
[l/min]
[litri]
SUPERIORE 300 (solo ACS) 12,6 310 36,0 884 2,2 204 20,4 81 18,5 561
205
371
500 18,5 454 52,8 1297 6,0 326 32,6 221 27 865
(solo ACS)
NOTE : il serpentino inferiore ausiliario dell‘accumulo BPU, da ordinarsi separatamente, può essere collegato esclusivamente con campo solare.
1. Dati riferiti alle condizioni di temperatura
MASSIMO NUMERO DI COLLETTORI SOLARI INSTALLABILI 5
TAGLIA X-RAY 10 X-RAY 15 UNIKO21 KSF26 ECLIPSE 2 TACS = 45°C; TAFS = 10°C; Tb = 58°C
2. Dati riferiti alle condizioni di temperatura
SOLARE 300 2 1 2 2 3 TACS = 45°C; TAFS = 10°C;
Tm = 58°C; Tb = TAFS + 40°C
4. Dati calcolati alla potenza con Tm= 55°C
500 2 1 2 2 4 3. Dati riferiti al coefficiente NL
e con Tb=60°C; TAFS=10°C;TACS=45°C
5. il valore è indicativo e variabile in funzione delle condizioni
BPU 300 BPU 500 di utilizzo dell‘impianto
Classe Energetica C C
CODICE 3010703001 3010705001 Tm = Temperatura mandata generatore di calore
SCAMBIATORE SOLARE AUSILIARIO DA INSERIRE IN FLANGIA (ACC. ACS) (ingresso allo scambiatore)
Tr = temperatura ritorno generatore di calore
CODICE 1090000184 (uscita dallo scambiatore)
TACS = Temperatura acqua calda sanitaria
TAFS = Temperatura acqua fredda sanitaria
Tb = Temperatura del bollitore 49
