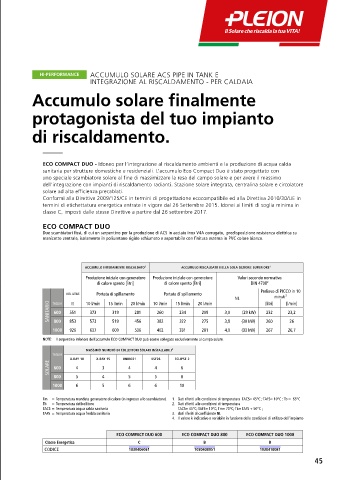

HI-PERFORMANCE ACCUMULO SOLARE ACS PIPE IN TANK E
INTEGRAZIONE AL RISCALDAMENTO - PER CALDAIA

Accumulo solare finalmente

protagonista del tuo impianto

di riscaldamento.

ECO COMPACT DUO - Idoneo per l’integrazione al riscaldamento ambienti e la produzione di acqua calda
sanitaria per strutture domestiche e residenziali. L’accumulo Eco Compact Duo è stato progettato con
uno speciale scambiatore solare al fine di massimizzare la resa del campo solare e per avere il massimo
dell’integrazione con impianti di riscaldamento radianti. Stazione solare integrata, centralina solare e circolatore
solare ad alta efficienza precablati.
Conformi alla Direttive 2009/125/CE in termini di progettazione ecocompatibile ed alla Direttiva 2010/30/UE in
termini di etichettatura energetica entrate in vigore dal 26 Settembre 2015. Idonei ai limiti di soglia minima in
classe C, imposti dalle stesse Direttive a partire dal 26 settembre 2017.

ECO COMPACT DUO
Due scambiatori fissi, di cui un serpentino per la produzione di ACS in acciaio inox V4A corrugato, predisposizione resistenza elettrica su
manicotto centrale, isolamento in poliuretano rigido schiumato e asportabile con finitura esterna in PVC colore bianco.

ACCUMULO INTERAMENTE RISCALDATO 1 ACCUMULO RISCALDATO NELLA SOLA SEZIONE SUPERIORE 1
Produzione iniziale con generatore Produzione iniziale con generatore Valori secondo normativa
di calore spento [litri] di calore spento [litri] DIN 4708 2
Prelievo di PICCO in 10
VOL UTILE Portata di spillamento Portata di spillamento 3
NL [litri] minuti [l/min]
SANITARIO 600 551 373 319 281 260 234 209 3,0 (29 kW) 232 23,2
10 l/min
10 l/min
15 l/min
20 l/min
15 l/min
20 l/min
[l]
TAGLIA
26
800
331
402
600
536
(33 kW)
267
281
4,0
1000 853 573 519 456 382 322 275 3,8 (30 kW) 260 26,7
926
637
NOTE: Il serpentino inferiore dell‘accumulo ECO COMPACT DUO può essere collegato esclusivamente al campo solare.
MASSIMO NUMERO DI COLLETTORI SOLARI INSTALLABILI 4
TAGLIA
X-RAY 10 X-RAY 15 UNIKO21 KSF26 ECLIPSE 2
SOLARE 600 4 3 4 4 6
800 5 4 5 5 8
1000 6 5 6 6 10
Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore). 1. Dati riferiti alle condizioni di temperatura TACS= 45°C ; TAFS= 10°C ; Tb = 65°C

Tb = Temperatura del bollitore 2. Dati riferiti alle condizioni di temperatura
TACS = Temperatura acqua calda sanitaria TACS= 45°C; TAFS= 10°C; Tm= 70°C; Tb= TAFS + 50°C ;
TAFS = Temperatura acqua fredda sanitaria 3. dati riferiti al coefficiente NL
4. Il valore è indicativo e variabile in funzione delle condizioni di utilizzo dell‘impianto
ECO COMPACT DUO 600 ECO COMPACT DUO 800 ECO COMPACT DUO 1000
Classe Energetica C B B
CODICE 1030406061 1030408051 1030410081
