P. 44

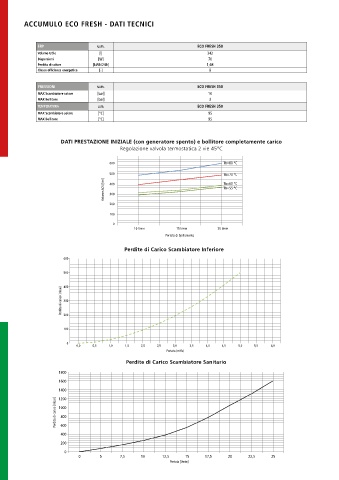

ACCUMULO ECO FRESH - DATI TECNICI
ERP u.m. ECO FRESH 350
Volume Utile [l] 342
Dispersioni [W] 70
Perdita di calore [kWh/24h] 1,68
Classe efficienza energetica [-] B
PRESSIONI u.m. ECO FRESH 350
MAX Scambiatore solare [bar] 10
MAX Bollitore [bar] 3
TEMPERATURA u.m. ECO FRESH 350
MAX Scambiatore solare [°C] 95
MAX Bollitore [°C] 95
DATI PRESTAZIONE INIZIALE (con generatore spento) e bollitore completamente carico
Regolazione valvola termostatica 2 vie 45°C
700
600 Tb=80 °C
500 Tb=70 °C
Volume ACS [litri] 400 Tb=60 °C
Tb=55 °C
300
200
100
0
10 l/min 15 l/min 20 l/min
Portata di Spillamento
Perdite di Carico Scambiatore Inferiore
600
500
400
Perdita di carico [mbar] 300
200
100
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m 3 /h]
Perdite di Carico Scambiatore Sanitario
1800
1600
1400
1200
Perdita di carico [mbar] 1000
800
600
400
200
0
0 5 7,5 10 12,5 15 17,5 20 22,5 25
Portata [l/min]
