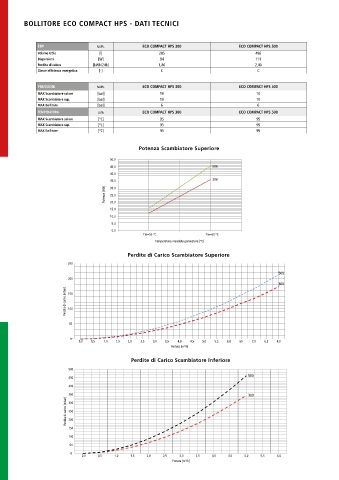

BOLLITORE ECO COMPACT HPS - DATI TECNICI

ERP u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
Volume Utile [l] 285 496
Dispersioni [W] 84 111
Perdita di calore [kWh/24h] 1,80 2,40
Classe efficienza energetica [-] C C

PRESSIONI u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
MAX Scambiatore solare [bar] 10 10
MAX Scambiatore sup. [bar] 10 10
MAX Bollitore [bar] 6 6
TEMPERATURA u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
MAX Scambiatore solare [°C] 95 95
MAX Scambiatore sup. [°C] 95 95
MAX Bollitore [°C] 95 95

Potenza Scambiatore Superiore
50,0
45,0 500
40,0
35,0 300
Potenza [kW] 30,0
25,0
20,0
15,0
10,0
5,0
0,0
Tm=55 °C Tm=60 °C
Temperatura mandata generatore [°C]

Perdite di Carico Scambiatore Superiore
250
500
200
300
Perdita di carico [mbar] 150

100

50

" 0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0 65 7,0 6,5 8,0
Portata [m 3 /h]
Perdite di Carico Scambiatore Inferiore
500
500
450
400
350 300
Perdita di carico [mbar] 250
300

200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m 3 /h]
