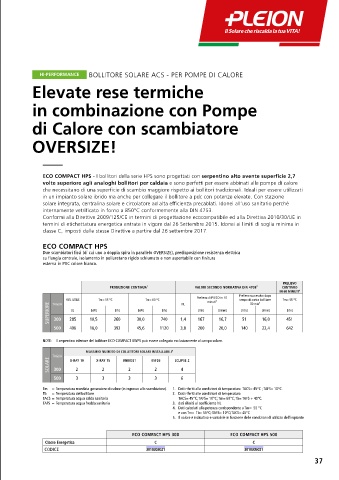

HI-PERFORMANCE BOLLITORE SOLARE ACS - PER POMPE DI CALORE
Elevate rese termiche

in combinazione con Pompe

di Calore con scambiatore

OVERSIZE!

ECO COMPACT HPS - I bollitori della serie HPS sono progettati con serpentino alto avente superficie 2,7
volte superiore agli analoghi bollitori per caldaia e sono perfetti per essere abbinati alle pompe di calore
che necessitano di una superficie di scambio maggiore rispetto ai bollitori tradizionali. Ideali per essere utilizzati
in un impianto solare ibrido ma anche per collegare il bollitore a pdc con potenze elevate. Con stazione
solare integrata, centralina solare e circolatore ad alta efficienza precablati. Idonei all’uso sanitario perché
internamente vetrificato in forno a 850°C conformemente alla DIN 4753.
Conformi alla Direttive 2009/125/CE in termini di progettazione ecocompatibile ed alla Direttiva 2010/30/UE in
termini di etichettatura energetica entrate in vigore dal 26 Settembre 2015. Idonei ai limiti di soglia minima in
classe C, imposti dalle stesse Direttive a partire dal 26 settembre 2017.

ECO COMPACT HPS
Due scambiatori fissi (di cui uno a doppia spira in parallelo OVERSIZE), predisposizione resistenza elettrica
su flangia centrale, isolamento in poliuretano rigido schiumato e non asportabile con finitura
esterna in PVC colore bianco.

PRELIEVO
PRODUZIONE CONTINUA 1 VALORI SECONDO NORMATIVA DIN 4708 2 CONTINUO
IN 60 MINUTI 4
Prelievo successivo dopo
Prelievo di PICCO in 10
VOL UTILE Tm= 55 °C Tm= 60 °C NL minuti 3 tempo di carica bollitore Tm= 55 °C
SUPERIORE 300 285 10,5 260 30,0 740 1,4 [litri] [l/min] [litri] [l/min] [litri]
3
30 min
TAGLIA
[kW]
[l]
[l/h]
[l/h]
[kW]
167
16,0
51
16,7
451
500 496 16,0 392 45,6 1120 3,8 260 26,0 140 22,4 642
NOTE: Il serpentino inferiore del bollitore ECO COMPACT BWPS può essere collegato esclusivamente al campo solare.
MASSIMO NUMERO DI COLLETTORI SOLARI INSTALLABILI 5
TAGLIA X-RAY 10 X-RAY 15 UNIKO21 KSF26 ECLIPSE 2
SOLARE 300 2 2 2 2 4
500 3 3 3 3 6
Tm = Temperatura mandata generatore di calore (in ingresso allo scambiatore). 1. Dati riferiti alle condizioni di temperatura TACS= 45°C ; TAFS= 10°C.

Tb = Temperatura del bollitore 2. Dati riferiti alle condizioni di temperatura
TACS = Temperatura acqua calda sanitaria TACS= 45°C; TAFS= 10°C; Tm= 60°C; Tb= TAFS + 40°C.

TAFS = Temperatura acqua fredda sanitaria 3. dati riferiti al coefficiente NL
4. Dati calcolati alla potenza corrispondente a Tm= 55 °C
e con Tm= Tb= 55°C; TAFS= 10°C;TACS= 45°C
5. Il valore è indicativo e variabile in funzione delle condizioni di utilizzo dell‘impianto
ECO COMPACT HPS 300 ECO COMPACT HPS 500
Classe Energetica C C
CODICE 3010303021 3010305021
37
