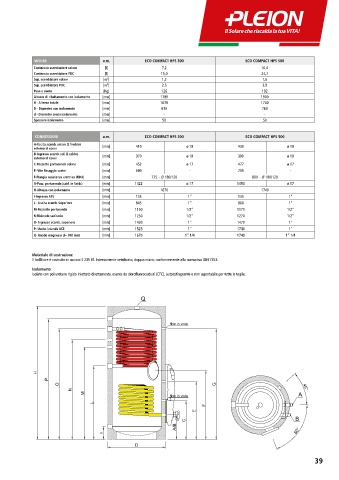

Page 41 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
Contenuto scambiatore solare [l] 7,2 10,4
Contenuto scambiatore PDC [l] 15,0 24,7
Sup. scambiatore solare [m ] 2 1,2 1,6
PRESSIONI u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500 Sup. scambiatore PDC [m ] 2 2,5 3,8
Peso a vuoto [Kg] 126 192
MAX Scambiatore solare [bar] 10 10
MAX Scambiatore sup. [bar] 10 10 Altezza di ribaltamento con isolamento [mm] 1780 1900
MAX Bollitore [bar] 6 6 H - Altezza totale [mm] 1670 1740
D - Diametro con isolamento [mm] 610 760
TEMPERATURA u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
d - Diametro senza isolamento [mm] - -
MAX Scambiatore solare [°C] 95 95 Spessore isolamento [mm] 50 50
MAX Scambiatore sup. [°C] 95 95
MAX Bollitore [°C] 95 95
CONNESSIONI u.m. ECO COMPACT HPS 300 ECO COMPACT HPS 500
A-Uscita scamb. solare (l. freddo)
esterno al cover [mm] 410 ø 18 430 ø 18
B-Ingresso scamb. sol. (l. caldo)
esterno al cover [mm] 370 ø 18 390 ø 18
C-Pozzetto portasonda solare [mm] 452 ø 17 477 ø 17
E- Vite fissaggio carter [mm] 680 - 705 -
F-Flangia resistenza elettrica (RDU) [mm] 775 - Ø 180/120 800 - Ø 180/120
G-Pozz. portasonda (cabl. in fabb.) [mm] 1422 ø 17 1490 ø 17
H-Altezza con isolamento [mm] 1670 1740
I-Ingresso AFS [mm] 135 1” 145 1”
L - Uscita scamb. Superiore [mm] 845 1” 860 1”
M-Pozzetto portasonda [mm] 1150 1/2” 1170 Q 1/2”
N-Ricircolo sanitario [mm] 1250 1/2” 1270 1/2”
O- Ingresso scamb. superiore [mm] 1430 1” 1470 1”
P- Uscita laterale ACS [mm] 1523 1” 1740 1”
Q- Anodo magnesio (l= 700 mm) [mm] 1670 1” 1/4 1740 1” 1/4 Non in vista

Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR. Internamente vetrificato, doppia mano, conformemente alla normativa DIN 7353.

Isolamento
Isolato con poliuretano rigido iniettato direttamente, esente da clorofluorocarburi (CFC), autoestinguente e non asportabile per tutte le taglie.
H
P
O G
Q N
M Non in vista
L
F
E
Non in vista
C
A/B
I
D

H
P
O G 45°
N
M Non in vista A
L
F
Q
E
B
C
A/B
I 60°
D

39

A 45°

Q
B
60°
