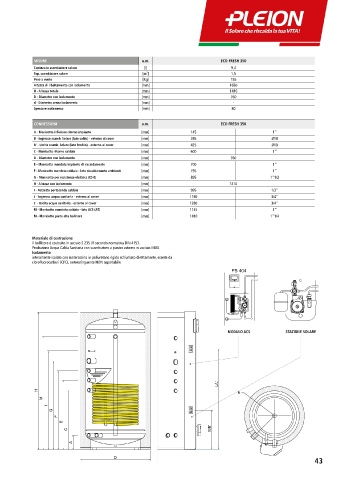

Page 45 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. ECO FRESH 350
Contenuto scambiatore solare [l] 9,4
Sup. scambiatore solare [m ] 2 1,5
Peso a vuoto [Kg] 155
Altezza di ribaltamento con isolamento [mm] 1650
H - Altezza totale [mm] 1410
D - Diametro con isolamento [mm] 760
d - Diametro senza isolamento [mm] -
Spessore isolamento [mm] 80

CONNESSIONI u.m. ECO FRESH 350
A - Manicotto inferiore ritorno impianto [mm] 145 1"
B - Ingresso scamb. Solare (lato caldo) - esterno al cover [mm] 385 Ø18
B' - Uscita scamb. Solare (lato freddo) - esterno al cover [mm] 425 Ø18
C - Manicotto ritorno caldaia [mm] 600 1"
D - Diametro con isolamento [mm] 760
E - Manicotto mandata impianto di riscaldamento [mm] 700 1"
F - Manicotto mandata caldaia - lato riscaldamento ambienti [mm] 795 1"
G - Manicotto per resistenza elettrica (ESH) [mm] 895 1"1/2
H - Altezza con isolamento [mm] 1410
I - Pozzetto portasonda caldaia [mm] 995 1/2"
L - Ingresso acqua sanitaria - esterna al cover [mm] 1180 3/4" PB 404
L' - Uscita acqua sanitaria - esterna al cover [mm] 1280 3/4"
M - Manicotto mandata caldaia - lato ACS (AT) [mm] 1145 1"
M - Manicotto parte alta bollitore [mm] 1410 1"1/4

Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR secondo normativa DIN 4753.
Produzione Acqua Calda Sanitaria con scambiatore a piastre esterno in acciaio INOX.
Isolamento
interamente isolato con materassino in poliuretano rigido schiumato direttamente, esente da
clorofluorocarburi (CFC), autoestinguente NON asportabile. L/L'
PB 404
PB 404
H

M
I -
G L/L'
F H
E M
I -
G B/B'
C F MODULO ACS STAZIONE SOLARE
L/L' E PB 404 PB 404
C B/B'
H A
A
M
D
I D -
G
L/L' L/L'
F
H H N
E
M M
C I I B/B' - -
G G
N F F
E E
A
C C B/B' B/B'

A A
D
D D
43
