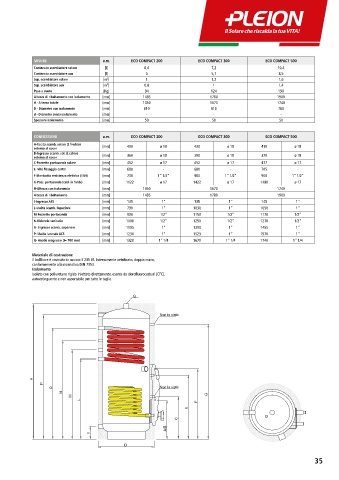

Page 37 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

MISURE u.m. ECO COMPACT 200 ECO COMPACT 300 ECO COMPACT 500
Contenuto scambiatore solare [l] 6,4 7,2 10,4
Contenuto scambiatore aux [l] 5 5,7 8,5
Sup. scambiatore solare [m ] 2 1 1,2 1,6
Sup. scambiatore aux [m ] 2 0,8 1 1,4
Peso a vuoto [Kg] 94 124 190
Altezza di ribaltamento con isolamento [mm] 1485 1780 1900
H - Altezza totale [mm] 1350 1670 1740
D - Diametro con isolamento [mm] 610 610 760
d - Diametro senza isolamento [mm] - - -
Spessore isolamento [mm] 50 50 50

CONNESSIONI u.m. ECO COMPACT 200 ECO COMPACT 300 ECO COMPACT 500
A-Uscita scamb. solare (l. freddo)
esterno al cover [mm] 400 ø 18 430 ø 18 410 ø 18
B-Ingresso scamb. sol. (l. caldo)
esterno al cover [mm] 360 ø 18 390 ø 18 370 ø 18
C-Pozzetto portasonda solare [mm] 452 ø 17 452 ø 17 477 ø 17
E- Vite fissaggio carter [mm] 680 - 680 - 705 -
F-Manicotto resistenza elettrica (ESH) [mm] 730 1” 1/2” 900 1” 1/2” 900 1” 1/2”
G-Pozz. portasonda (cabl. in fabb.) [mm] 1122 ø 17 1422 ø 17 1490 ø 17
H-Altezza con isolamento [mm] 1350 1670 1740
Altezza di ribaltamento [mm] 1485 1780 1900
I-Ingresso AFS [mm] 135 1” 135 1” 145 1”
L-Uscita scamb. Superiore [mm] 790 1” 1030 1” 1050 1”
M-Pozzetto portasonda [mm] 900 1/2” 1150 1/2” 1170 Q 1/2”
N-Ricircolo sanitario [mm] 1000 1/2” 1250 1/2” 1270 1/2”
O- Ingresso scamb. superiore [mm] 1105 1” 1390 1” 1455 1”
P- Uscita laterale ACS [mm] 1230 1” 1523 1” 1570 1” Non in vista
Q- Anodo magnesio (l= 700 mm) [mm] 1320 1” 1/4 1670 1” 1/4 1740 1” 1/4

Materiale di costruzione
Il bolllitore è costruito in acciaio S 235 JR. Internamente vetrificato, doppia mano,
conformemente alla normativa DIN 7353.
Isolamento
Isolato con poliuretano rigido iniettato direttamente, esente da clorofluorocarburi (CFC),
autoestinguente e non asportabile per tutte le taglie.

Q
H
P
O Non in vista
N
Non in vista M G
L
F
E
C
A/B
I
D

H
P
O Non in vista
N G
M
L
F
E
Q
C
A/B
I
D

35
