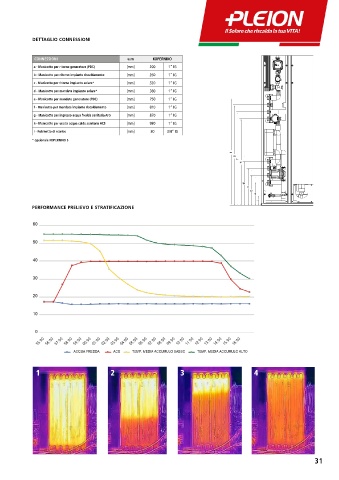

DETTAGLIO CONNESSIONI

CONNESSIONI u.m KOPERNIKO
a - Manicotto per ritorno generatore (PDC) 3 [mm] 200 1“ IG
b - Manicotto per ritorno impianto riscaldamento [mm] 260 1“ IG
c - Manicotto per ritorno impianto solare* [mm] 320 1“ IG
d - Manicotto per mandata impianto solare* [mm] 380 1 1“ IG
e - Manicotto per mandata generatore (PDC) [mm] 750 1“ IG
2
f - Manicotto per mandata impianto riscaldamento [mm] 810 1“ IG
g - Manicotto per ingresso acqua fredda sanitaria AFS [mm] 870 1“ IG
5
h - Manicotto per uscita acqua calda sanitaria ACS [mm] 930 1“ IG
i - Rubinetto di scarico H 4 [mm] 80 3/4“ IG
* opzionale KOPERNIKO S

h
g
f
e

7

d

c

b
6 a
i
PERFORMANCE PRELIEVO E STRATIFICAZIONE
s L
60
50

40

30

20

10

0
55:00 56:00 57:00 58:00 59:00 00:00 01:00 02:00 03:00 04:00 05:00 06:00 07:00 08:00 09:00 10:00 11:00 12:00 13:00 14:00 15:00 16:00
ACQUA FREDDA ACS TEMP. MEDIA ACCUMULO BASSO TEMP. MEDIA ACCUMULO ALTO

1 2 3 4
