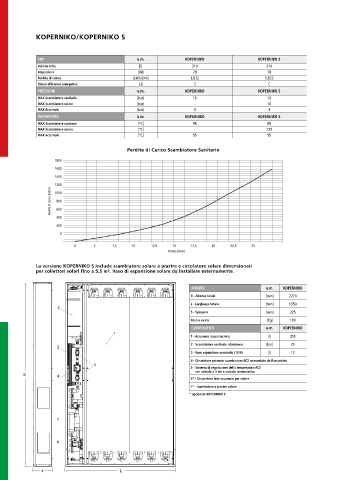

Page 32 - PLEION - BOLLITORI 2024 Ver 01 - FIDRA

KOPERNIKO/KOPERNIKO S

ERP u.m. KOPERNIKO KOPERNIKO S
Volume Utile [l] 210 210
Dispersioni [W] 78 78
Perdita di calore [kWh/24h] 1,872 1,872
Classe efficienza energetica [-] C C
PRESSIONI u.m. KOPERNIKO KOPERNIKO S
MAX Scambiatore sanitario [bar] 10 10
MAX Scambiatore solare [bar] - 10
MAX Accumolo [bar] 3 3
TEMPERATURA u.m. KOPERNIKO KOPERNIKO S
MAX Scambiatore sanitario [°C] 95 95
MAX Scambiatore solare [°C] - 120
MAX Accumolo [°C] 95 95

Perdite di Carico Scambiatore Sanitario

1800
1600
1400
1200
Perdita di carico [mbar] 1000

800
600
400
200
0
0 5 7,5 10 12,5 15 17,5 20 22,5 25
Portata [l/min]

La versione KOPERNIKO S include scambiatore solare a piastre e circolatore solare dimensionati
per collettori solari fino a 5,5 m². Vaso di espansione solare da installare esternamente.

MISURE u.m. KOPERNIKO
H - Altezza totale [mm] 2270
L - Larghezza totale [mm] 1350
3
S - Spessore [mm] 225
Peso a vuoto [Kg] 100
COMPONENTI u.m. KOPERNIKO
1
1 - Accumulo acqua tecnica [l] 210
2 - Scambiatore sanitario istantaneo [l/m] 20
2
3 - Vaso espansione accumulo (18 lt) [l] 12
4 - Circolatore primario scambiatore ACS comandato da flussostato
5
5 - Sistema di regolazione della temperatura ACS
con valvola a 3 vie e valvola termostatica
H 4
6* - Circolatore lato accumulo per solare
7* - Sambiatore a piastre solare
* opzionale KOPERNIKO S
h
g
f
e

7

d

c

b
6 a
i
s L
