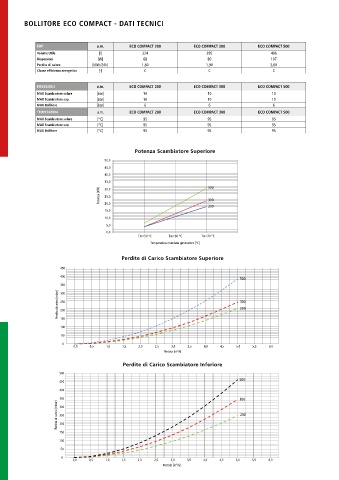

BOLLITORE ECO COMPACT - DATI TECNICI

ERP u.m. ECO COMPACT 200 ECO COMPACT 300 ECO COMPACT 500
Volume Utile [l] 224 285 496
Dispersioni [W] 68 80 107
Perdita di calore [kWh/24h] 1,60 1,90 2,60
Classe efficienza energetica [-] C C C

PRESSIONI u.m. ECO COMPACT 200 ECO COMPACT 300 ECO COMPACT 500
MAX Scambiatore solare [bar] 10 10 10
MAX Scambiatore sup. [bar] 10 10 10
MAX Bollitore [bar] 6 6 6
TEMPERATURA u.m. ECO COMPACT 200 ECO COMPACT 300 ECO COMPACT 500
MAX Scambiatore solare [°C] 95 95 95
MAX Scambiatore sup. [°C] 95 95 95
MAX Bollitore [°C] 95 95 95

Potenza Scambiatore Superiore

50,0
45,0
40,0
35,0 500
Potenza [kW] 30,0 300
25,0
20,0
200
15,0
10,0
5,0
0,0
Tm=50 °C Tm=60 °C Tm=70 °C
Temperatura mandata generatore [°C]

Perdite di Carico Scambiatore Superiore
450
400
500
350
Perdita di carico [mbar] 250 300
300
200
200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m 3 /h]
Perdite di Carico Scambiatore Inferiore
500
500
450
400
350 300
Perdita di carico [mbar] 300 200

250
200
150
100
50
0
0,0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0 5,5 6,0
Portata [m 3 /h]
