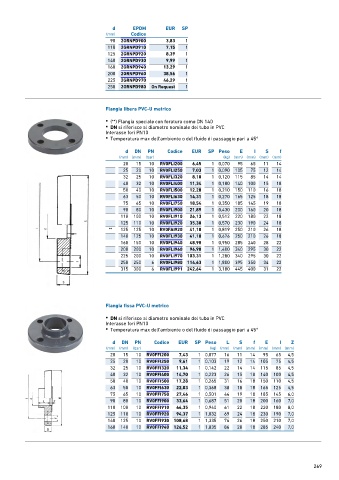

Page 267 - GEORGFISCHER - LISTINO 884 - FIDRA

d EPDM EUR SP
(mm) Codice
90 2GRNPD900 3,83 1
110 2GRNPD910 7,15 1
125 2GRNPD920 8,39 1
140 2GRNPD930 9,99 1
160 2GRNPD940 13,29 1
200 2GRNPD960 38,56 1
225 2GRNPD970 46,29 1
250 2GRNPD980 On Request 1

Flangia libera PVC-U metrico

• (**) Flangia speciale con foratura come DN 140
• DN si riferisce al diametro nominale del tubo in PVC
Interasse fori PN10
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso E I S f
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 10 RV0FLI200 6,45 1 0,070 95 65 11 14
25 20 10 RV0FLI250 7,03 1 0,090 105 75 12 14
32 25 10 RV0FLI320 8,10 1 0,120 115 85 14 14
40 32 10 RV0FLI400 11,34 1 0,180 140 100 15 18
50 40 10 RV0FLI500 12,28 1 0,210 150 110 16 18
63 50 10 RV0FLI630 14,31 1 0,270 165 125 18 18
75 65 10 RV0FLI750 18,54 1 0,350 185 145 19 18
90 80 10 RV0FLI900 21,89 1 0,430 200 160 20 18
110 100 10 RV0FLI910 26,13 1 0,512 220 180 22 18
125 110 10 RV0FLI920 35,30 1 0,570 230 190 24 18
** 125 125 10 RV0FAI920 41,10 1 0,819 250 210 26 18
140 125 10 RV0FLI930 41,10 1 0,676 250 210 26 18
160 150 10 RV0FLI940 48,98 1 0,950 285 240 28 22
200 200 10 RV0FLI960 96,90 1 1,400 340 295 30 22
225 200 10 RV0FLI970 103,31 1 1,280 340 295 30 22
250 250 6 RV0FLI980 114,63 1 1,800 395 350 34 22
315 300 6 RV0FLI991 242,64 1 3,180 445 400 31 22

Flangia fissa PVC-U metrico

• DN si riferisce al diametro nominale del tubo in PVC
Interasse fori PN10
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso L S f E I Z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 10 RV0FFI200 7,43 1 0,077 16 11 14 95 65 4,5
25 20 10 RV0FFI250 9,61 1 0,103 19 12 14 105 75 4,5
32 25 10 RV0FFI320 11,34 1 0,142 22 14 14 115 85 4,5
40 32 10 RV0FFI400 14,70 1 0,223 26 15 18 140 100 4,5
50 40 10 RV0FFI500 17,28 1 0,265 31 16 18 150 110 4,5
63 50 10 RV0FFI630 22,03 1 0,368 38 18 18 165 125 4,5
75 65 10 RV0FFI750 27,46 1 0,501 44 19 18 185 145 6,0
90 80 10 RV0FFI900 33,64 1 0,687 51 20 18 200 160 7,0
110 100 10 RV0FFI910 44,35 1 0,940 61 22 18 220 180 8,0
125 110 10 RV0FFI920 94,37 1 1,032 69 24 18 230 190 7,0
140 125 10 RV0FFI930 108,68 1 1,335 76 26 18 250 210 7,0
160 140 10 RV0FFI940 126,52 1 1,835 86 28 18 285 240 7,0

269
