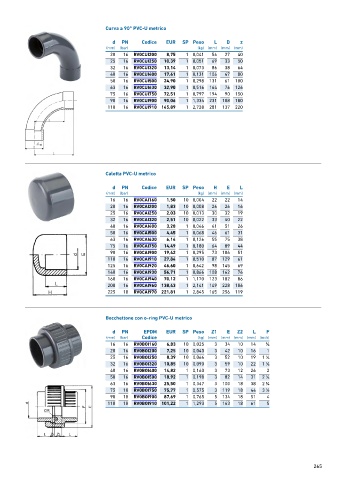

Page 263 - GEORGFISCHER - LISTINO 884 - FIDRA

Curva a 90° PVC-U metrico
d PN Codice EUR SP Peso L D z
(mm) (bar) (kg) (mm) (mm) (mm)
20 16 RV0CUI200 8,75 1 0,041 56 27 40
25 16 RV0CUI250 10,39 1 0,051 69 33 50
32 16 RV0CUI320 13,14 1 0,073 86 38 64
40 16 RV0CUI400 17,61 1 0,131 106 47 80
50 16 RV0CUI500 24,90 1 0,298 131 61 100
63 16 RV0CUI630 32,90 1 0,516 164 76 126
75 16 RV0CUI750 72,51 1 0,797 194 90 150
90 16 RV0CUI900 90,06 1 1,334 231 108 180
110 16 RV0CUI910 145,89 1 2,728 281 137 220

Calotta PVC-U metrico

d PN Codice EUR SP Peso H E L
(mm) (bar) (kg) (mm) (mm) (mm)
16 16 RV0CAI160 1,50 10 0,004 22 22 14
20 16 RV0CAI200 1,83 10 0,008 26 26 16
25 16 RV0CAI250 2,03 10 0,013 30 32 19
32 16 RV0CAI320 2,51 10 0,022 33 40 22
40 16 RV0CAI400 3,28 1 0,046 41 51 26
50 16 RV0CAI500 4,45 1 0,068 46 61 31
63 16 RV0CAI630 6,14 1 0,126 55 75 38
75 16 RV0CAI750 14,49 1 0,180 64 89 44
90 16 RV0CAI900 19,42 1 0,295 73 106 51
110 16 RV0CAI910 27,84 1 0,510 87 129 61
125 16 RV0CAI920 46,60 1 0,642 98 145 69
140 16 RV0CAI930 56,71 1 0,866 108 162 76
160 16 RV0CAI940 70,12 1 1,170 123 182 86
200 16 RV0CAI960 138,43 1 2,141 149 228 106
225 10 RV0CAI970 221,81 1 2,845 165 256 119

Bocchettone con o-ring PVC-U metrico

d PN EPDM EUR SP Peso Z1 E Z2 L F
(mm) (bar) Codice (kg) (mm) (mm) (mm) (mm) (inch)
16 16 RV0BOI160 6,83 10 0,025 3 34 10 14 3 ∕4
20 16 RV0BOI200 7,25 10 0,040 3 42 10 16 1
1
25 16 RV0BOI250 8,39 10 0,066 3 52 10 19 1 ∕4
32 16 RV0BOI320 10,85 10 0,090 3 59 10 22 1 ∕2
1
40 16 RV0BOI400 14,82 1 0,160 3 73 12 26 2
50 16 RV0BOI500 18,92 1 0,198 3 82 14 31 2 ∕4
1
63 16 RV0BOI630 25,50 1 0,347 3 100 18 38 2 ∕4
3
75 10 RV0BOI750 75,77 1 0,575 3 119 18 44 3 ∕2
1
90 10 RV0BOI900 87,69 1 0,765 5 134 18 51 4
110 10 RV0BOI910 101,22 1 1,293 5 163 18 61 5

265
