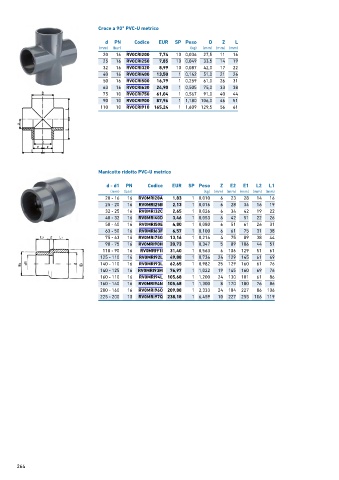

Croce a 90° PVC-U metrico
d PN Codice EUR SP Peso D Z L
(mm) (bar) (kg) (mm) (mm) (mm)
20 16 RV0CRI200 7,74 10 0,036 27,5 11 16
25 16 RV0CRI250 7,85 10 0,049 33,5 14 19
32 16 RV0CRI320 8,99 10 0,087 42,0 17 22
40 16 RV0CRI400 13,50 1 0,142 51,0 21 26
50 16 RV0CRI500 16,79 1 0,259 61,0 26 31
63 16 RV0CRI630 24,90 1 0,505 75,0 33 38
75 10 RV0CRI750 61,04 1 0,567 91,0 40 44
90 10 RV0CRI900 87,96 1 1,180 106,0 46 51
110 10 RV0CRI910 165,24 1 1,609 129,5 56 61

Manicotto ridotto PVC-U metrico

d - d1 PN Codice EUR SP Peso Z E2 E1 L2 L1
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 ‐ 16 16 RV0MRI20A 1,83 1 0,010 6 23 28 14 16
25 ‐ 20 16 RV0MRI25B 2,13 1 0,016 6 28 34 16 19
32 ‐ 25 16 RV0MRI32C 2,65 1 0,026 6 34 42 19 22
40 ‐ 32 16 RV0MRI40D 3,46 1 0,053 6 42 51 22 26
50 ‐ 40 16 RV0MRI50E 4,80 1 0,080 6 51 61 26 31
63 ‐ 50 16 RV0MRI63F 6,57 1 0,100 6 61 75 31 38
75 ‐ 63 16 RV0MRI75G 13,16 1 0,216 4 75 89 38 44
90 ‐ 75 16 RV0MRI90H 20,73 1 0,347 5 89 106 44 51
110 ‐ 90 16 RV0MRI91I 31,40 1 0,563 6 106 129 51 61
125 ‐ 110 16 RV0MRI92L 49,88 1 0,736 24 129 145 61 69
140 ‐ 110 16 RV0MRI93L 62,65 1 0,982 25 129 160 61 76
140 ‐ 125 16 RV0MRI93M 76,97 1 1,022 19 145 160 69 76
160 ‐ 110 16 RV0MRI94L 105,68 1 1,200 24 130 181 61 86
160 ‐ 140 16 RV0MRI94N 105,68 1 1,300 8 170 180 76 86
200 ‐ 160 16 RV0MRI96O 209,88 1 2,333 24 184 227 86 106
225 ‐ 200 10 RV0MRI97Q 238,18 1 6,459 10 227 255 106 119
