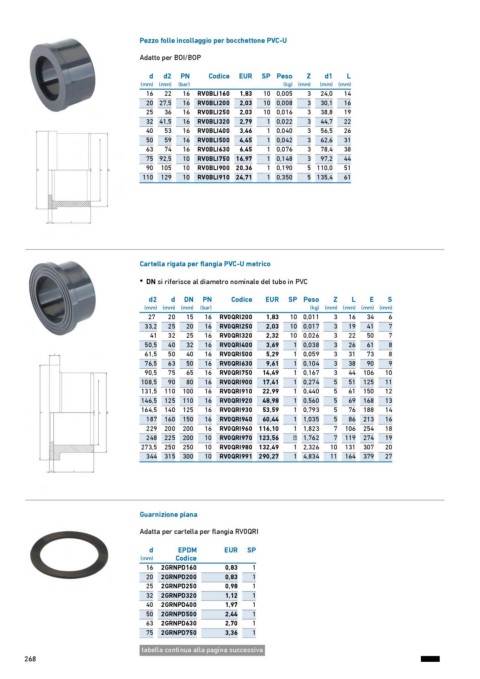

Pezzo folle incollaggio per bocchettone PVC-U
Adatto per BOI/BOP

d d2 PN Codice EUR SP Peso Z d1 L
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
16 22 16 RV0BLI160 1,83 10 0,005 3 24,0 14
20 27,5 16 RV0BLI200 2,03 10 0,008 3 30,1 16
25 36 16 RV0BLI250 2,03 10 0,016 3 38,8 19
32 41,5 16 RV0BLI320 2,79 1 0,022 3 44,7 22
40 53 16 RV0BLI400 3,46 1 0,040 3 56,5 26
50 59 16 RV0BLI500 4,45 1 0,042 3 62,6 31
63 74 16 RV0BLI630 6,45 1 0,076 3 78,4 38
75 92,5 10 RV0BLI750 16,97 1 0,148 3 97,2 44
90 105 10 RV0BLI900 20,36 1 0,190 5 110,0 51
110 129 10 RV0BLI910 24,71 1 0,350 5 135,4 61

Cartella rigata per flangia PVC-U metrico

• DN si riferisce al diametro nominale del tubo in PVC

d2 d DN PN Codice EUR SP Peso Z L E S
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
27 20 15 16 RV0QRI200 1,83 10 0,011 3 16 34 6
33,2 25 20 16 RV0QRI250 2,03 10 0,017 3 19 41 7
41 32 25 16 RV0QRI320 2,32 10 0,026 3 22 50 7
50,5 40 32 16 RV0QRI400 3,69 1 0,038 3 26 61 8
61,5 50 40 16 RV0QRI500 5,29 1 0,059 3 31 73 8
76,5 63 50 16 RV0QRI630 9,61 1 0,104 3 38 90 9
90,5 75 65 16 RV0QRI750 14,49 1 0,167 3 44 106 10
108,5 90 80 16 RV0QRI900 17,41 1 0,274 5 51 125 11
131,5 110 100 16 RV0QRI910 22,99 1 0,440 5 61 150 12
146,5 125 110 16 RV0QRI920 48,98 1 0,560 5 69 168 13
164,5 140 125 16 RV0QRI930 53,59 1 0,793 5 76 188 14
187 160 150 16 RV0QRI940 60,44 1 1,035 5 86 213 16
229 200 200 16 RV0QRI960 116,10 1 1,823 7 106 254 18
248 225 200 10 RV0QRI970 123,56 1 1,762 7 119 274 19
273,5 250 250 10 RV0QRI980 132,49 1 2,326 10 131 307 20
344 315 300 10 RV0QRI991 290,27 1 4,834 11 164 379 27

Guarnizione piana

Adatta per cartella per flangia RV0QRI

d EPDM EUR SP
(mm) Codice
16 2GRNPD160 0,83 1
20 2GRNPD200 0,83 1
25 2GRNPD250 0,98 1
32 2GRNPD320 1,12 1
40 2GRNPD400 1,97 1
50 2GRNPD500 2,44 1
63 2GRNPD630 2,70 1
75 2GRNPD750 3,36 1
tabella continua alla pagina successiva
