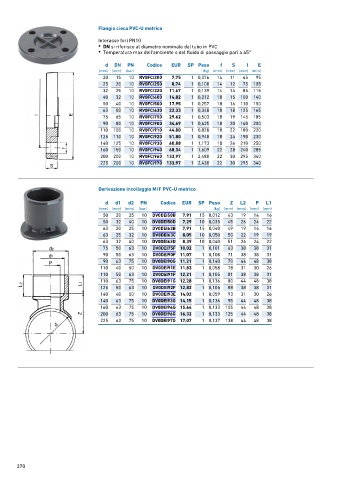

Page 268 - GEORGFISCHER - LISTINO 884 - FIDRA

Flangia cieca PVC-U metrico
Interasse fori PN10
• DN si riferisce al diametro nominale del tubo in PVC
• Temperatura max dell'ambiente o del fluido di passaggio pari a 45°

d DN PN Codice EUR SP Peso f S I E
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 10 RV0FCI200 7,75 1 0,076 14 11 65 95
25 20 10 RV0FCI250 8,74 1 0,100 14 12 75 105
32 25 10 RV0FCI320 11,67 1 0,139 14 14 85 115
40 32 10 RV0FCI400 14,82 1 0,212 18 15 100 140
50 40 10 RV0FCI500 17,95 1 0,257 18 16 110 150
63 50 10 RV0FCI630 22,33 1 0,348 18 18 125 165
75 65 10 RV0FCI750 29,62 1 0,503 18 19 145 185
90 80 10 RV0FCI900 34,69 1 0,625 18 20 160 200
110 100 10 RV0FCI910 44,80 1 0,828 18 22 180 220
125 110 10 RV0FCI920 51,80 1 0,940 18 24 190 230
140 125 10 RV0FCI930 60,88 1 1,173 18 26 210 250
160 150 10 RV0FCI940 68,34 1 1,609 22 28 240 285
200 200 10 RV0FCI960 133,97 1 2,480 22 30 295 340
225 200 10 RV0FCI970 133,97 1 2,430 22 30 295 340

Derivazione incollaggio M/F PVC-U metrico

d d1 d2 PN Codice EUR SP Peso Z L2 P L1
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
50 20 25 10 DV0DEI50B 7,91 15 0,012 43 19 14 16
50 32 40 10 DV0DEI50D 7,29 10 0,035 45 26 24 22
63 20 25 10 DV0DEI63B 7,91 15 0,040 49 19 14 16
63 25 32 10 DV0DEI63C 8,05 10 0,050 50 22 19 19
63 32 40 10 DV0DEI63D 8,39 10 0,040 51 26 24 22
75 50 63 10 DV0DEI75F 10,02 1 0,101 63 38 38 31
90 50 63 10 DV0DEI90F 11,07 1 0,108 71 38 38 31
90 63 75 10 DV0DEI90G 11,21 1 0,140 70 44 48 38
110 40 50 10 DV0DEI91E 11,83 1 0,058 78 31 30 26
110 50 63 10 DV0DEI91F 12,21 1 0,105 81 38 38 31
110 63 75 10 DV0DEI91G 12,28 1 0,136 80 44 48 38
125 50 63 10 DV0DEI92F 12,82 1 0,105 88 38 38 31
140 40 50 10 DV0DEI93E 14,02 1 0,059 93 31 30 26
140 63 75 10 DV0DEI93G 14,15 1 0,136 95 44 48 38
160 63 75 10 DV0DEI94G 15,44 1 0,133 105 44 48 38
200 63 75 10 DV0DEI96G 16,32 1 0,133 125 44 48 38
225 63 75 10 DV0DEI97G 17,07 1 0,137 138 44 48 38
