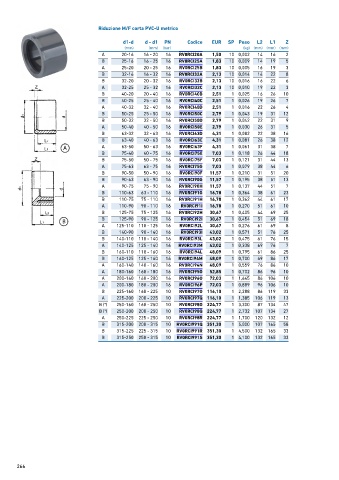

Page 264 - GEORGFISCHER - LISTINO 884 - FIDRA

Riduzione M/F corta PVC-U metrico
d1-d d - d1 PN Codice EUR SP Peso L2 L1 Z
(mm) (mm) (bar) (kg) (mm) (mm) (mm)
A 20-16 16 ‐ 20 16 RV0RCI20A 1,50 10 0,002 14 16 2
B 25-16 16 ‐ 25 16 RV0RCI25A 1,83 10 0,009 14 19 5
A 25-20 20 ‐ 25 16 RV0RCI25B 1,83 10 0,005 16 19 3
B 32-16 16 ‐ 32 16 RV0RCI32A 2,13 10 0,014 14 22 8
B 32-20 20 ‐ 32 16 RV0RCI32B 2,13 10 0,016 16 22 6
A 32-25 25 ‐ 32 16 RV0RCI32C 2,13 10 0,010 19 22 3
B 40-20 20 ‐ 40 16 RV0RCI40B 2,51 1 0,025 16 26 10
B 40-25 25 ‐ 40 16 RV0RCI40C 2,51 1 0,026 19 26 7
A 40-32 32 ‐ 40 16 RV0RCI40D 2,51 1 0,016 22 26 4
B 50-25 25 ‐ 50 16 RV0RCI50C 2,79 1 0,043 19 31 12
B 50-32 32 ‐ 50 16 RV0RCI50D 2,79 1 0,042 22 31 9
A 50-40 40 ‐ 50 16 RV0RCI50E 2,79 1 0,030 26 31 5
B 63-32 32 ‐ 63 16 RV0RCI63D 4,31 1 0,082 22 38 16
B 63-40 40 ‐ 63 16 RV0RCI63E 4,31 1 0,081 26 38 12
A 63-50 50 ‐ 63 16 RV0RCI63F 4,31 1 0,061 31 38 7
B 75-40 40 ‐ 75 16 RV0RCI75E 7,03 1 0,118 26 44 18
B 75-50 50 ‐ 75 16 RV0RCI75F 7,03 1 0,121 31 44 13
A 75-63 63 ‐ 75 16 RV0RCI75G 7,03 1 0,079 38 44 6
B 90-50 50 ‐ 90 16 RV0RCI90F 11,57 1 0,210 31 51 20
B 90-63 63 ‐ 90 16 RV0RCI90G 11,57 1 0,195 38 51 13
A 90-75 75 ‐ 90 16 RV0RCI90H 11,57 1 0,137 44 51 7
B 110-63 63 ‐ 110 16 RV0RCI91G 16,78 1 0,364 38 61 23
B 110-75 75 ‐ 110 16 RV0RCI91H 16,78 1 0,362 44 61 17
A 110-90 90 ‐ 110 16 RV0RCI91I 16,78 1 0,270 51 61 10
B 125-75 75 ‐ 125 16 RV0RCI92H 30,67 1 0,405 44 69 25
B 125-90 90 ‐ 125 16 RV0RCI92I 30,67 1 0,454 51 69 18
A 125-110 110 ‐ 125 16 RV0RCI92L 30,67 1 0,276 61 69 8
B 140-90 90 ‐ 140 16 RV0RCI93I 43,02 1 0,571 51 76 25
B 140-110 110 ‐ 140 16 RV0RCI93L 43,02 1 0,475 61 76 15
A 140-125 125 ‐ 140 16 RV0RCI93M 43,02 1 0,338 69 76 7
B 160-110 110 ‐ 160 16 RV0RCI94L 48,09 1 0,795 61 86 25
B 160-125 125 ‐ 160 16 RV0RCI94M 48,09 1 0,700 69 86 17
A 160-140 140 ‐ 160 16 RV0RCI94N 48,09 1 0,559 76 86 10
A 180-160 160 ‐ 180 16 RV0RCI95O 52,85 1 0,702 86 96 10
A 200-160 160 ‐ 200 16 RV0RCI96O 72,03 1 1,645 86 106 10
A 200-180 180 ‐ 200 16 RV0RCI96P 72,03 1 0,889 96 106 10
B 225-160 160 ‐ 225 10 RV0RCI97O 116,10 1 2,288 86 119 33
A 225-200 200 ‐ 225 10 RV0RCI97Q 116,10 1 1,385 106 119 13
B (*) 250-160 160 ‐ 250 10 RV0RCI98O 224,77 1 3,300 87 134 47
B (*) 250-200 200 ‐ 250 10 RV0RCI98Q 224,77 1 2,732 107 134 27
A 250-225 225 ‐ 250 10 RV0RCI98R 224,77 1 1,700 120 132 12
B 315-200 200 ‐ 315 10 RV0RCI991Q 351,30 1 5,000 107 165 58
B 315-225 225 ‐ 315 10 RV0RCI991R 351,30 1 4,500 132 165 33
B 315-250 250 ‐ 315 10 RV0RCI991S 351,30 1 4,100 132 165 33

266
