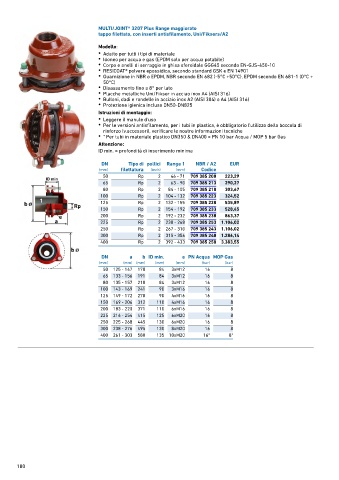

Page 178 - GEORGFISCHER - LISTINO 884 - FIDRA

MULTI/JOINT® 3207 Plus Range maggiorato
tappo filettato, con inserti antisfilamento, Uni/Fiksers/A2

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima

DN Tipo di pollici Range 1 NBR / A2 EUR
(mm) filettatura (inch) (mm) Codice
50 Rp 2 46 ‐ 71 709 385 208 223,29
65 Rp 2 63 ‐ 90 709 385 213 290,27
80 Rp 2 84 ‐ 105 709 385 218 303,67
100 Rp 2 104 ‐ 132 709 385 223 324,52
125 Rp 2 132 ‐ 155 709 385 228 535,89
150 Rp 2 154 ‐ 192 709 385 233 528,45
200 Rp 2 192 ‐ 232 709 385 238 863,37
225 Rp 2 230 ‐ 268 709 385 253 1.106,02
250 Rp 2 267 ‐ 310 709 385 243 1.106,02
300 Rp 2 315 ‐ 356 709 385 248 1.286,14
400 Rp 2 392 ‐ 433 709 385 258 3.383,55

DN a b ID min. e PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (bar) (bar)
50 125 ‐ 147 170 84 3xM12 16 8
65 133 ‐ 156 191 84 3xM12 16 8
80 135 ‐ 157 210 84 3xM12 16 8
100 143 ‐ 169 241 90 3xM16 16 8
125 149 ‐ 172 270 90 4xM16 16 8
150 169 ‐ 206 312 110 4xM16 16 8
200 183 ‐ 220 371 110 6xM16 16 8
225 216 ‐ 254 415 125 6xM20 16 8
250 225 ‐ 268 445 130 6xM20 16 8
300 238 ‐ 276 495 130 8xM20 16 8
400 261 ‐ 303 580 135 10xM20 16* 8*
