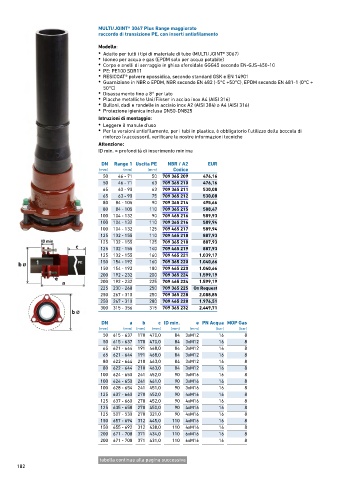

MULTI/JOINT® 3067 Plus Range maggiorato
raccordo di transizione PE, con inserti antisfilamento

Modello:
• Adatto per tutti i tipi di materiale di tubo (MULTI/JOINT® 3067)
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• PE: PE100 SDR11
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima

DN Range 1 Uscita PE NBR / A2 EUR
(mm) (mm) (mm) Codice
50 46 ‐ 71 50 709 365 209 476,16
50 46 ‐ 71 63 709 365 210 476,16
65 63 ‐ 90 63 709 365 211 530,08
65 63 ‐ 90 75 709 365 212 530,08
80 84 ‐ 105 90 709 365 214 495,66
80 84 ‐ 105 110 709 365 215 588,47
100 104 ‐ 132 90 709 465 216 589,93
100 104 ‐ 132 110 709 365 216 589,94
100 104 ‐ 132 125 709 465 217 589,94
125 132 ‐ 155 110 709 465 218 887,93
125 132 ‐ 155 125 709 365 218 887,93
125 132 ‐ 155 140 709 465 219 887,93
125 132 ‐ 155 160 709 465 221 1.039,17
150 154 ‐ 192 160 709 365 220 1.040,66
150 154 ‐ 192 180 709 465 220 1.040,66
200 192 ‐ 232 200 709 365 224 1.599,19
200 192 ‐ 232 225 709 465 224 1.599,19
225 230 ‐ 268 250 709 365 225 On Request
250 267 ‐ 310 250 709 365 228 2.088,85
250 267 ‐ 310 280 709 465 228 1.976,51
300 315 ‐ 356 315 709 365 232 2.449,71

DN a b c ID min. e PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (mm) (bar) (bar)
50 615 - 637 170 470,0 84 3xM12 16 8
50 615 - 637 170 470,0 84 3xM12 16 8
65 621 - 644 191 468,0 84 3xM12 16 8
65 621 - 644 191 468,0 84 3xM12 16 8
80 622 - 644 210 463,0 84 3xM12 16 8
80 622 - 644 210 463,0 84 3xM12 16 8
100 624 - 650 241 452,0 90 3xM16 16 8
100 624 - 650 241 461,0 90 3xM16 16 8
100 628 - 654 241 451,0 90 3xM16 16 8
125 637 - 660 270 452,0 90 4xM16 16 8
125 637 - 660 270 452,0 90 4xM16 16 8
125 635 - 658 270 450,0 90 4xM16 16 8
125 507 - 530 270 321,0 90 4xM16 16 8
150 657 - 694 312 445,0 110 4xM16 16 8
150 655 - 692 312 438,0 110 4xM16 16 8
200 671 - 708 371 434,0 110 6xM16 16 8
200 671 - 708 371 431,0 110 6xM16 16 8

tabella continua alla pagina successiva
