DN a b c ID min. e PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (mm) (bar) (bar)
225 692 - 730 415 420,0 125 6xM20 16 8
250 720 - 763 445 420,0 130 6xM20 16 8
250 716 - 759 445 417,0 130 6xM20 16 8
300 747 - 785 495 410,0 130 8xM20 16 8

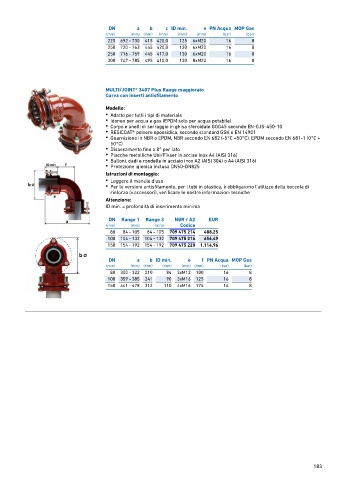

MULTI/JOINT® 3407 Plus Range maggiorato
Curva con inserti antisfilamento

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
Attenzione:
ID min. = profondità di inserimento minima

DN Range 1 Range 3 NBR / A2 EUR
(mm) (mm) (mm) Codice
80 84 ‐ 105 84 ‐ 105 709 475 214 488,25
100 104 ‐ 132 104 ‐ 132 709 475 216 656,49
150 154 ‐ 192 154 ‐ 192 709 475 220 1.114,96

DN a b ID min. e f PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (mm) (bar) (bar)
80 300 ‐ 322 210 84 3xM12 100 16 8
100 359 ‐ 385 241 90 3xM16 125 16 8
150 441 ‐ 478 312 110 4xM16 175 16 8
