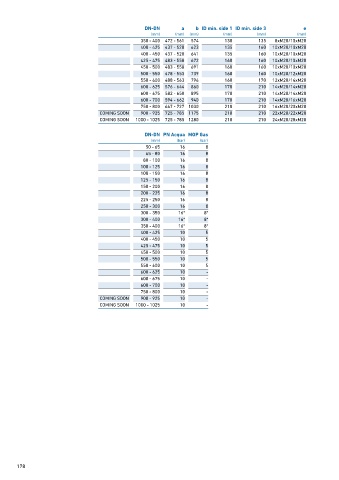

Page 176 - GEORGFISCHER - LISTINO 884 - FIDRA

DN-DN a b ID min. side 1 ID min. side 3 e
(mm) (mm) (mm) (mm) (mm) (mm)
350 ‐ 400 472 ‐ 561 574 130 135 8xM20/10xM20
400 ‐ 425 437 ‐ 520 623 135 160 10xM20/10xM20
400 ‐ 450 437 ‐ 520 641 135 160 10xM20/10xM20
425 ‐ 475 483 ‐ 558 672 160 160 10xM20/10xM20
450 ‐ 500 483 ‐ 558 691 160 160 10xM20/10xM20
500 ‐ 550 478 ‐ 553 739 160 160 10xM20/12xM20
550 ‐ 600 488 ‐ 563 796 160 170 12xM20/14xM20
600 ‐ 625 576 ‐ 644 860 170 210 14xM20/14xM20
600 ‐ 675 582 ‐ 650 895 170 210 14xM20/14xM20
600 ‐ 700 594 ‐ 662 940 170 210 14xM20/16xM20
750 ‐ 800 667 ‐ 727 1030 210 210 16xM20/20xM20
COMING SOON 900 ‐ 925 725 ‐ 785 1175 210 210 22xM20/22xM20
COMING SOON 1000 ‐ 1025 725 ‐ 785 1280 210 210 24xM20/28xM20

DN-DN PN Acqua MOP Gas
(mm) (bar) (bar)
50 ‐ 65 16 8
65 ‐ 80 16 8
80 ‐ 100 16 8
100 ‐ 125 16 8
100 ‐ 150 16 8
125 ‐ 150 16 8
150 ‐ 200 16 8
200 ‐ 225 16 8
225 ‐ 250 16 8
250 ‐ 300 16 8
300 ‐ 350 16* 8*
300 ‐ 400 16* 8*
350 ‐ 400 16* 8*
400 ‐ 425 10 5
400 ‐ 450 10 5
425 ‐ 475 10 5
450 ‐ 500 10 5
500 ‐ 550 10 5
550 ‐ 600 10 5
600 ‐ 625 10 -
600 ‐ 675 10 -
600 ‐ 700 10 -
750 ‐ 800 10 -
COMING SOON 900 ‐ 925 10 -
COMING SOON 1000 ‐ 1025 10 -

178
