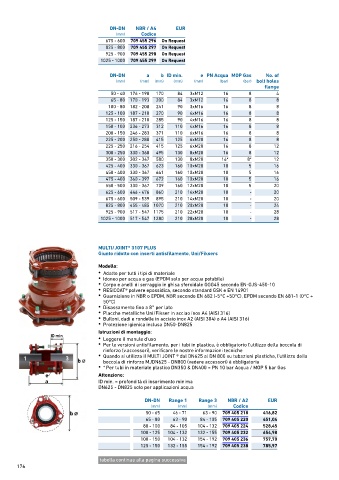

Page 174 - GEORGFISCHER - LISTINO 884 - FIDRA

DN-DN NBR / A4 EUR
(mm) Codice
675 ‐ 600 709 455 296 On Request
825 ‐ 800 709 455 297 On Request
925 ‐ 900 709 455 298 On Request
1025 ‐ 1000 709 455 299 On Request

DN-DN a b ID min. e PN Acqua MOP Gas No. of
(mm) (mm) (mm) (mm) (mm) (bar) (bar) bolt holes
flange
50 ‐ 40 176 ‐ 198 170 84 3xM12 16 8 4
65 ‐ 80 170 ‐ 193 200 84 3xM12 16 8 8
100 ‐ 80 182 ‐ 208 241 90 3xM16 16 8 8
125 ‐ 100 187 ‐ 210 270 90 4xM16 16 8 8
125 ‐ 150 187 ‐ 210 285 90 4xM16 16 8 8
150 ‐ 100 236 ‐ 273 312 110 4xM16 16 8 8
200 ‐ 150 246 ‐ 283 371 110 6xM16 16 8 8
225 ‐ 200 250 ‐ 288 415 125 6xM20 16 8 8
225 ‐ 250 216 ‐ 254 415 125 6xM20 16 8 12
300 ‐ 250 330 ‐ 368 495 130 8xM20 16 8 12
350 ‐ 300 302 ‐ 347 580 130 8xM20 16* 8* 12
425 ‐ 400 330 ‐ 367 623 160 10xM20 10 5 16
450 ‐ 400 330 ‐ 367 641 160 10xM20 10 5 16
475 ‐ 400 360 ‐ 397 672 160 10xM20 10 5 16
550 ‐ 500 330 ‐ 367 739 160 12xM20 10 5 20
625 ‐ 600 446 ‐ 476 860 210 14xM20 10 - 20
675 ‐ 600 509 ‐ 539 895 210 14xM20 10 - 20
825 ‐ 800 455 ‐ 485 1070 210 20xM20 10 - 24
925 ‐ 900 517 ‐ 547 1175 210 22xM20 10 - 28
1025 ‐ 1000 517 ‐ 547 1280 210 28xM20 10 - 28

MULTI/JOINT® 3107 PLUS
Giunto ridotto con inserti antisfilamento, Uni/Fiksers

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
• Quando si utilizza il MULTI JOINT ® dal DN625 al DN 800 su tubazioni plastiche, l'utilizzo della
boccola di rinforzo MJDN625 - DN800 (vedere accessori) è obbligatoria
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN825 solo per applicazioni acqua

DN-DN Range 1 Range 3 NBR / A2 EUR
(mm) (mm) (mm) Codice
50 ‐ 65 46 ‐ 71 63 ‐ 90 709 405 218 416,82
65 ‐ 80 63 ‐ 90 84 ‐ 105 709 405 220 451,04
80 ‐ 100 84 ‐ 105 104 ‐ 132 709 405 224 528,45
100 ‐ 125 104 ‐ 132 132 ‐ 155 709 405 232 654,98
100 ‐ 150 104 ‐ 132 154 ‐ 192 709 405 236 757,70
125 ‐ 150 132 ‐ 155 154 ‐ 192 709 405 238 785,97

tabella continua alla pagina successiva
176
