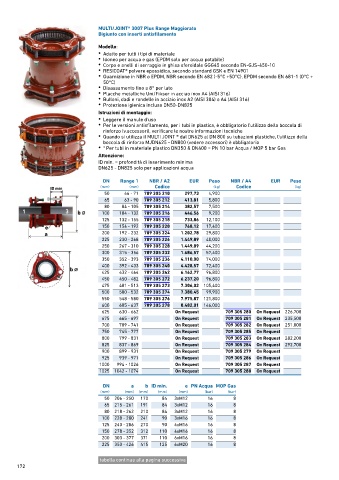

MULTI/JOINT® 3007 Plus Range Maggiorato
Bigiunto con inserti antisfilamento

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
• Quando si utilizza il MULTI JOINT ® dal DN625 al DN 800 su tubazioni plastiche, l'utilizzo della
boccola di rinforzo MJDN625 - DN800 (vedere accessori) è obbligatoria
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN825 solo per applicazioni acqua

DN Range 1 NBR / A2 EUR Peso NBR / A4 EUR Peso
(mm) (mm) Codice (kg) Codice (kg)
50 46 ‐ 71 709 305 210 297,73 4,900
65 63 ‐ 90 709 305 212 413,81 5,800
80 84 ‐ 105 709 305 214 382,57 7,500
100 104 ‐ 132 709 305 216 446,56 9,200
125 132 ‐ 155 709 305 218 733,86 12,100
150 154 ‐ 192 709 305 220 768,12 17,400
200 192 ‐ 232 709 305 224 1.202,78 29,800
225 230 ‐ 268 709 305 226 1.449,89 40,000
250 267 ‐ 310 709 305 228 1.449,89 44,200
300 315 ‐ 356 709 305 232 1.686,57 57,400
350 352 ‐ 393 709 305 236 4.110,00 74,000
400 392 ‐ 433 709 305 240 4.428,57 72,400
425 432 ‐ 464 709 305 242 6.162,77 96,800
450 450 ‐ 482 709 305 272 6.237,20 96,800
475 481 ‐ 513 709 305 273 7.306,02 105,400
500 500 ‐ 532 709 305 274 7.380,45 99,900
550 548 ‐ 580 709 305 276 7.975,87 121,800
600 605 ‐ 637 709 305 278 8.482,01 146,000
625 630 ‐ 662 On Request 709 305 280 On Request 226,700
675 665 ‐ 697 On Request 709 305 281 On Request 235,500
700 709 ‐ 741 On Request 709 305 282 On Request 251,000
750 745 ‐ 777 On Request 709 305 285 On Request
800 799 ‐ 831 On Request 709 305 283 On Request 282,200
825 837 ‐ 869 On Request 709 305 284 On Request 292,700
900 899 ‐ 931 On Request 709 305 279 On Request
925 939 ‐ 971 On Request 709 305 286 On Request
1000 994 ‐ 1026 On Request 709 305 287 On Request
1025 1042 ‐ 1074 On Request 709 305 288 On Request

DN a b ID min. e PN Acqua MOP Gas
(mm) (mm) (mm) (mm) (mm) (bar) (bar)
50 206 ‐ 250 170 84 3xM12 16 8
65 215 ‐ 261 191 84 3xM12 16 8
80 218 ‐ 262 210 84 3xM12 16 8
100 228 ‐ 280 241 90 3xM16 16 8
125 240 ‐ 286 270 90 4xM16 16 8
150 278 ‐ 352 312 110 4xM16 16 8
200 303 ‐ 377 371 110 6xM16 16 8
225 350 ‐ 426 415 125 6xM20 16 8

tabella continua alla pagina successiva
