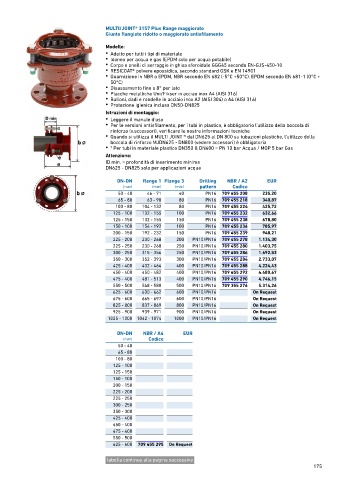

Page 173 - GEORGFISCHER - LISTINO 884 - FIDRA

MULTI/JOINT® 3157 Plus Range maggiorato
Giunto flangiato ridotto o maggiorato antisfilamento

Modello:
• Adatto per tutti i tipi di materiale
• Idoneo per acqua e gas (EPDM solo per acqua potabile)
• Corpo e anelli di serraggio in ghisa sferoidale GGG45 secondo EN-GJS-450-10
• RESICOAT® polvere epossidica, secondo standard GSK e EN 14901
• Guarnizione in NBR o EPDM, NBR secondo EN 682 (-5°C +50°C), EPDM secondo EN 681-1 (0°C +
50°C)
• Disassamento fino a 8° per lato
• Placche metalliche Uni/Fikser in acciao inox A4 (AISI 316)
• Bulloni, dadi e rondelle in acciaio inox A2 (AISI 304) o A4 (AISI 316)
• Protezione igienica inclusa DN50-DN825

Istruzioni di montaggio:
• Leggere il manule d'uso
• Per le versioni antisfilamento, per i tubi in plastica, è obbligatorio l'utilizzo della boccola di
rinforzo (v.accessori), verificare le nostre informazioni tecniche
• Quando si utilizza il MULTI JOINT ® dal DN625 al DN 800 su tubazioni plastiche, l'utilizzo della
boccola di rinforzo MJDN625 - DN800 (vedere accessori) è obbligatoria
• * Per tubi in materiale plastico DN350 & DN400 = PN 10 bar Acqua / MOP 5 bar Gas

Attenzione:
ID min. = profondità di inserimento minima
DN625 - DN825 solo per applicazioni acqua

DN-DN Range 1 Flange 3 Drilling NBR / A2 EUR
(mm) (mm) (mm) pattern Codice
50 ‐ 40 46 ‐ 71 40 PN16 709 455 208 235,20
65 ‐ 80 63 ‐ 90 80 PN16 709 455 218 340,87
100 ‐ 80 104 ‐ 132 80 PN16 709 455 224 425,72
125 ‐ 100 132 ‐ 155 100 PN16 709 455 232 632,66
125 ‐ 150 132 ‐ 155 150 PN16 709 455 238 678,80
150 ‐ 100 154 ‐ 192 100 PN16 709 455 236 785,97
200 ‐ 150 192 ‐ 232 150 PN16 709 455 239 948,21
225 ‐ 200 230 ‐ 268 200 PN10/PN16 709 455 278 1.134,30
225 ‐ 250 230 ‐ 268 250 PN10/PN16 709 455 280 1.403,75
300 ‐ 250 315 ‐ 356 250 PN10/PN16 709 455 286 1.692,53
350 ‐ 300 352 ‐ 393 300 PN10/PN16 709 455 284 2.733,07
425 ‐ 400 432 ‐ 464 400 PN10/PN16 709 455 288 4.224,43
450 ‐ 400 450 ‐ 482 400 PN10/PN16 709 455 292 4.480,67
475 ‐ 400 481 ‐ 513 400 PN10/PN16 709 455 290 4.746,15
550 ‐ 500 548 ‐ 580 500 PN10/PN16 709 355 276 5.314,26
625 ‐ 600 630 ‐ 662 600 PN10/PN16 On Request
675 ‐ 600 665 ‐ 697 600 PN10/PN16 On Request
825 ‐ 800 837 ‐ 869 800 PN10/PN16 On Request
925 ‐ 900 939 ‐ 971 900 PN10/PN16 On Request
1025 ‐ 1000 1042 ‐ 1074 1000 PN10/PN16 On Request

DN-DN NBR / A4 EUR
(mm) Codice
50 ‐ 40
65 ‐ 80
100 ‐ 80
125 ‐ 100
125 ‐ 150
150 ‐ 100
200 ‐ 150
225 ‐ 200
225 ‐ 250
300 ‐ 250
350 ‐ 300
425 ‐ 400
450 ‐ 400
475 ‐ 400
550 ‐ 500
625 ‐ 600 709 455 295 On Request

tabella continua alla pagina successiva
