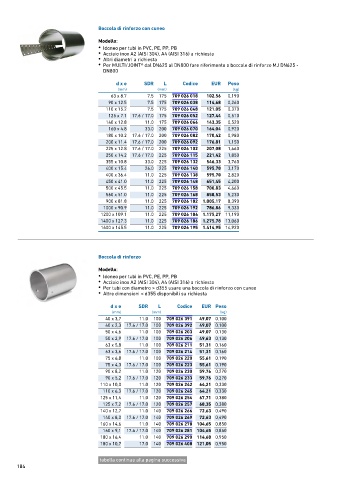

Page 182 - GEORGFISCHER - LISTINO 884 - FIDRA

Boccola di rinforzo con cuneo
Modello:
• Idoneo per tubi in PVC, PE, PP, PB
• Acciaio inox A2 (AISI 304), A4 (AISI 316) a richiesta
• Altri diametri a richiesta
• Per MULTI/JOINT® dal DN625 al DN800 fare riferimento a boccole di rinforzo MJ DN625 -
DN800

d x e SDR L Codice EUR Peso
(mm) (mm) (kg)
63 x 8.7 7.5 175 709 026 018 102,56 0,190
90 x 12.5 7.5 175 709 026 038 114,68 0,260
110 x 15.2 7.5 175 709 026 048 121,05 0,370
125 x 7.1 17.6 / 17.0 175 709 026 052 127,44 0,510
140 x 12.8 11.0 175 709 026 066 143,35 0,520
160 x 4.8 33.0 200 709 026 070 164,04 0,920
180 x 10.2 17.6 / 17.0 200 709 026 082 170,42 0,980
200 x 11.4 17.6 / 17.0 200 709 026 092 176,81 1,150
225 x 12.8 17.6 / 17.0 225 709 026 102 207,08 1,660
250 x 14.2 17.6 / 17.0 225 709 026 115 221,42 1,850
355 x 10.8 33.0 225 709 026 132 546,33 3,760
400 x 15.4 26.0 225 709 026 140 595,70 3,170
400 x 36.4 11.0 225 709 026 138 595,70 2,820
450 x 41.0 11.0 225 709 026 148 651,45 4,200
500 x 45.5 11.0 225 709 026 158 700,83 4,660
560 x 51.0 11.0 225 709 026 168 858,53 5,230
900 x 81.8 11.0 225 709 026 182 1.005,17 8,390
1000 x 90.9 11.0 225 709 026 192 786,86 9,330
1200 x 109.1 11.0 225 709 026 184 1.175,27 11,190
1400 x 127.3 11.0 225 709 026 186 1.275,78 13,060
1600 x 145.5 11.0 225 709 026 195 1.414,95 14,920

Boccola di rinforzo
Modello:
• Idoneo per tubi in PVC, PE, PP, PB
• Acciaio inox A2 (AISI 304), A4 (AISI 316) a richiesta
• Per tubi con diametro > d355 usare una boccola di rinforzo con cuneo
• Altre dimensioni < d355 disponibili su richiesta

d x e SDR L Codice EUR Peso
(mm) (mm) (kg)
40 x 3,7 11.0 100 709 026 391 49,07 0,100
40 x 2,3 17.6 / 17.0 100 709 026 392 49,07 0,100
50 x 4,6 11.0 100 709 026 203 49,07 0,130
50 x 2,9 17.6 / 17.0 100 709 026 206 49,63 0,130
63 x 5,8 11.0 100 709 026 211 51,31 0,160
63 x 3,6 17.6 / 17.0 100 709 026 214 51,31 0,160
75 x 6,8 11.0 100 709 026 220 55,61 0,190
75 x 4,3 17.6 / 17.0 100 709 026 223 55,61 0,190
90 x 8,2 11.0 120 709 026 230 59,76 0,270
90 x 5,2 17.6 / 17.0 120 709 026 233 59,76 0,270
110 x 10,0 11.0 120 709 026 242 64,21 0,330
110 x 6,3 17.6 / 17.0 120 709 026 245 64,21 0,330
125 x 11,4 11.0 120 709 026 254 67,71 0,380
125 x 7,2 17.6 / 17.0 120 709 026 257 68,35 0,380
140 x 12,7 11.0 140 709 026 266 72,63 0,490
140 x 8,0 17.6 / 17.0 140 709 026 269 72,63 0,490
160 x 14,6 11.0 140 709 026 278 104,65 0,850
160 x 9,1 17.6 / 17.0 140 709 026 281 104,65 0,850
180 x 16,4 11.0 140 709 026 290 114,68 0,950
180 x 10,7 17.0 140 709 026 408 121,05 0,950

tabella continua alla pagina successiva
184
