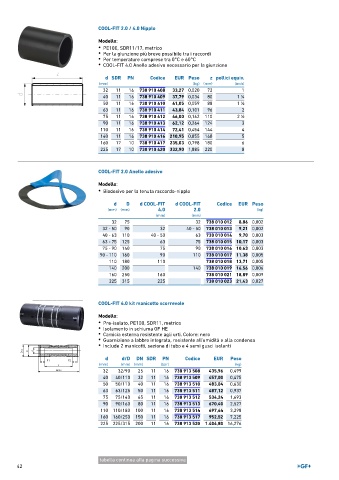

Page 44 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 2.0 / 4.0 Nipplo
Modello:
• PE100, SDR11/17, metrico
• Per la giunzione più breve possibile tra i raccordi
• Per temperature comprese tra 0°C e 60°C
• COOL-FIT 4.0 Anello adesivo necessario per la giunzione

d SDR PN Codice EUR Peso z pollici equiv.
(mm) (kg) (mm) (inch)
32 11 16 738 910 408 33,27 0,020 72 1
40 11 16 738 910 409 37,79 0,034 80 1 ∕4
1
50 11 16 738 910 410 41,05 0,059 88 1 ∕2
1
63 11 16 738 910 411 43,84 0,101 96 2
75 11 16 738 910 412 46,00 0,162 110 2 ∕2
1
90 11 16 738 910 413 62,12 0,264 124 3
110 11 16 738 910 414 72,41 0,454 144 4
140 11 16 738 910 416 210,95 0,855 168 5
160 17 10 738 910 417 235,03 0,798 180 6
225 17 10 738 910 420 332,90 1,885 220 8

COOL-FIT 2.0 Anello adesivo

Modello:
• Biadesivo per la tenuta raccordo-nipplo

d D d COOL-FIT d COOL-FIT Codice EUR Peso
(mm) (mm) 4.0 2.0 (kg)
(mm) (mm)
32 75 32 738 010 012 8,86 0,002
32 - 50 90 32 40 - 50 738 010 013 9,21 0,002
40 - 63 110 40 - 50 63 738 010 014 9,70 0,003
63 - 75 125 63 75 738 010 015 10,17 0,003
75 - 90 140 75 90 738 010 016 10,63 0,003
90 - 110 160 90 110 738 010 017 11,38 0,005
110 180 110 738 010 018 13,71 0,005
140 200 140 738 010 019 16,56 0,006
160 250 160 738 010 021 18,89 0,009
225 315 225 738 010 023 21,43 0,027

COOL-FIT 4.0 kit manicotto scorrevole

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Guarnizione a labbro integrata, resistente all'umidità e alla condensa
• Include 2 manicotti, sezione di tubo e 4 semi gusci isolanti

d d/D DN SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
32 32/90 25 11 16 738 913 508 435,96 0,499
40 40/110 32 11 16 738 913 509 457,00 0,475
50 50/110 40 11 16 738 913 510 483,04 0,630
63 63/125 50 11 16 738 913 511 487,12 0,937
75 75/140 65 11 16 738 913 512 534,24 1,693
90 90/160 80 11 16 738 913 513 670,40 2,527
110 110/180 100 11 16 738 913 514 697,64 3,298
160 160/250 150 11 16 738 913 517 952,52 7,225
225 225/315 200 11 16 738 913 520 1.404,80 16,276

tabella continua alla pagina successiva
42
