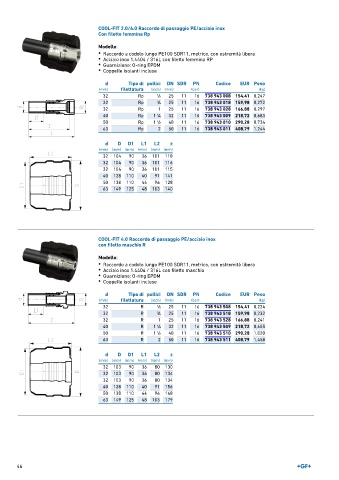

COOL-FIT 2.0/4.0 Raccordo di passaggio PE/acciaio inox
Con filetto femmina Rp

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto femmina RP
• Guarnizione: O-ring EPDM
• Coppelle isolanti incluse

d Tipo di pollici DN SDR PN Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 Rp 1 ∕2 25 11 16 738 943 008 154,41 0,247
32 Rp 3 ∕4 25 11 16 738 943 018 159,98 0,272
32 Rp 1 25 11 16 738 943 028 166,88 0,297
40 Rp 1 ∕4 32 11 16 738 943 009 218,72 0,683
1
50 Rp 1 ∕2 40 11 16 738 943 010 290,28 0,734
1
63 Rp 2 50 11 16 738 943 011 408,79 1,244
d D D1 L1 L2 z
(mm) (mm) (mm) (mm) (mm) (mm)
32 104 90 36 101 118
32 104 90 36 101 116
32 104 90 36 101 115
40 128 110 40 91 141
50 138 110 44 96 128
63 149 125 48 103 140

COOL-FIT 4.0 Raccordo di passaggio PE/acciaio inox
con filetto maschio R

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico, con estremità libera
• Acciaio inox 1.4404 / 316L con filetto maschio
• Guarnizione: O-ring EPDM
• Coppelle isolanti incluse

d Tipo di pollici DN SDR PN Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 R 1 ∕2 25 11 16 738 943 508 154,41 0,224
32 R 3 ∕4 25 11 16 738 943 518 159,98 0,232
32 R 1 25 11 16 738 943 528 166,88 0,241
40 R 1 ∕4 32 11 16 738 943 509 218,72 0,655
1
50 R 1 ∕2 40 11 16 738 943 510 290,28 1,020
1
63 R 2 50 11 16 738 943 511 408,79 1,458
d D D1 L1 L2 z
(mm) (mm) (mm) (mm) (mm) (mm)
32 103 90 36 80 130
32 103 90 36 80 134
32 103 90 36 80 134
40 128 110 40 91 156
50 138 110 44 96 168
63 149 125 48 103 179
