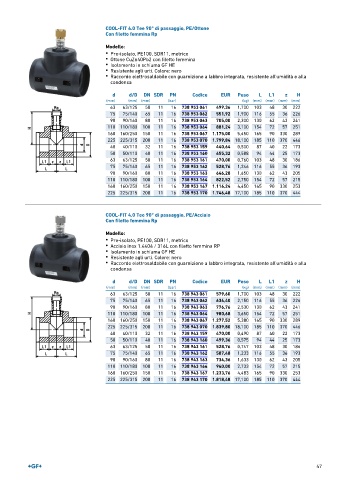

Page 49 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 4.0 Tee 90° di passaggio, PE/Ottone
Con filetto femmina Rp

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Ottone CuZn40Pb2 con filetto femmina
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
d d/D DN SDR PN Codice EUR Peso L L1 z H
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 63/125 50 11 16 738 953 061 499,36 1,700 103 48 30 222
75 75/140 65 11 16 738 953 062 551,92 1,900 116 55 36 226
90 90/160 80 11 16 738 953 063 705,00 2,300 130 62 43 241
110 110/180 100 11 16 738 953 064 881,24 3,100 154 72 57 251
160 160/250 150 11 16 738 953 067 1.175,00 5,450 165 90 330 289
225 225/315 200 11 16 738 953 070 1.799,84 18,100 185 110 370 446
40 40/110 32 11 16 738 953 159 440,64 0,500 87 40 22 173
50 50/110 40 11 16 738 953 160 455,32 0,588 94 44 25 173
63 63/125 50 11 16 738 953 161 470,00 0,760 103 48 30 186
75 75/140 65 11 16 738 953 162 528,76 1,246 116 55 36 193
90 90/160 80 11 16 738 953 163 646,28 1,650 130 62 43 205
110 110/180 100 11 16 738 953 164 822,52 2,750 154 72 57 215
160 160/250 150 11 16 738 953 167 1.116,24 4,450 165 90 330 253
225 225/315 200 11 16 738 953 170 1.746,48 17,100 185 110 370 444

COOL-FIT 4.0 Tee 90° di passaggio, PE/Acciaio
Con filetto femmina Rp
Modello:
• Pre-isolato, PE100, SDR11, metrico
• Acciaio inox 1.4404 / 316L con filetto femmina RP
• Isolamento in schiuma GF HE
• Resistente agli urti. Colore: nero
• Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa

d d/D DN SDR PN Codice EUR Peso L L1 z H
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
63 63/125 50 11 16 738 943 061 579,60 1,700 103 48 30 222
75 75/140 65 11 16 738 943 062 634,40 2,150 116 55 36 226
90 90/160 80 11 16 738 943 063 776,76 2,530 130 62 43 241
110 110/180 100 11 16 738 943 064 980,68 3,650 154 72 57 251
160 160/250 150 11 16 738 943 067 1.277,52 5,380 165 90 330 289
225 225/315 200 11 16 738 943 070 1.839,80 18,100 185 110 370 446
40 40/110 32 11 16 738 943 159 470,00 0,490 87 40 22 173
50 50/110 40 11 16 738 943 160 499,36 0,575 94 44 25 173
63 63/125 50 11 16 738 943 161 528,76 0,747 103 48 30 186
75 75/140 65 11 16 738 943 162 587,48 1,233 116 55 36 193
90 90/160 80 11 16 738 943 163 734,36 1,633 130 62 43 205
110 110/180 100 11 16 738 943 164 940,00 2,733 154 72 57 215
160 160/250 150 11 16 738 943 167 1.233,76 4,483 165 90 330 253
225 225/315 200 11 16 738 943 170 1.818,48 17,100 185 110 370 444
