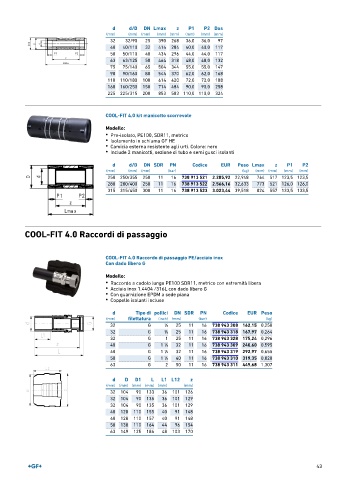

d d/D DN Lmax z P1 P2 Dos
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 32/90 25 390 268 36,0 36,0 97
40 40/110 32 414 284 40,0 40,0 117
50 50/110 40 434 296 44,0 44,0 117
63 63/125 50 464 318 48,0 48,0 132
75 75/140 65 504 344 55,0 55,0 147
90 90/160 80 544 370 62,0 62,0 168
110 110/180 100 614 420 72,0 72,0 188
160 160/250 150 714 484 90,0 90,0 258
225 225/315 200 853 583 110,0 110,0 324

COOL-FIT 4.0 kit manicotto scorrevole
Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• Include 2 manicotti, sezione di tubo e semi gusci isolanti

d d/D DN SDR PN Codice EUR Peso Lmax z P1 P2
(mm) (mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm)
250 250/355 250 11 16 738 913 521 2.285,92 22,948 764 517 123,5 123,5
280 280/400 250 11 16 738 913 522 2.566,16 32,633 773 521 126,0 126,0
315 315/450 300 11 16 738 913 523 3.023,44 39,518 824 557 133,5 133,5

COOL-FIT 4.0 Raccordi di passaggio

COOL-FIT 4.0 Raccordo di passaggio PE/acciaio inox
Con dado libero G

Modello:
• Raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Acciaio inox 1.4404 /316L con dado libero G
• Con guarnizione EPDM a sede piana
• Coppelle isolanti incluse

d Tipo di pollici DN SDR PN Codice EUR Peso
(mm) filettatura (inch) (mm) (bar) (kg)
32 G 1 ∕2 25 11 16 738 943 308 162,15 0,250
32 G 3 ∕4 25 11 16 738 943 318 167,97 0,264
32 G 1 25 11 16 738 943 328 175,24 0,296
40 G 1 ∕4 32 11 16 738 943 309 240,60 0,595
1
40 G 1 ∕2 32 11 16 738 943 319 292,97 0,655
1
50 G 1 ∕2 40 11 16 738 943 310 319,35 0,820
1
63 G 2 50 11 16 738 943 311 449,68 1,307
d D D1 L L1 L12 z
(mm) (mm) (mm) (mm) (mm) (mm)
32 104 90 133 36 101 126
32 104 90 135 36 101 129
32 104 90 135 36 101 129
40 128 110 155 40 91 148
40 128 110 157 40 91 148
50 138 110 164 44 96 154
63 149 125 186 48 103 170
