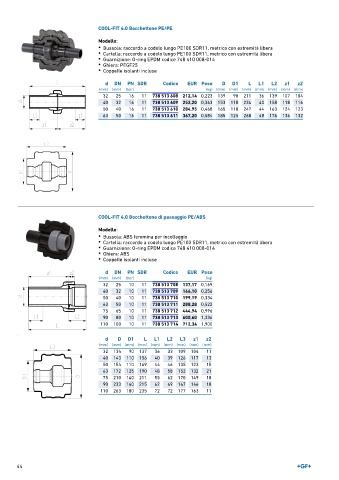

Page 46 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 4.0 Bocchettone PE/PE
Modello:
• Bussola: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM codice 748 410 008-014
• Ghiera: PEGF25
• Coppelle isolanti incluse

d DN PN SDR Codice EUR Peso D D1 L L1 L2 z1 z2
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 25 16 11 738 513 608 212,14 0,223 139 90 211 36 139 107 104
40 32 16 11 738 513 609 252,20 0,363 153 110 234 40 158 118 116
50 40 16 11 738 513 610 284,95 0,468 165 110 247 44 163 124 123
63 50 16 11 738 513 611 367,20 0,584 185 125 268 48 176 136 132

COOL-FIT 4.0 Bocchettone di passaggio PE/ABS

Modello:
• Bussola: ABS femmina per incollaggio
• Cartella: raccordo a codolo lungo PE100 SDR11, metrico con estremità libera
• Guarnizione: O-ring EPDM codice 748 410 008-014
• Ghiera: ABS
• Coppelle isolanti incluse

d DN PN SDR Codice EUR Peso
(mm) (mm) (bar) (kg)
32 25 10 11 738 513 708 137,17 0,169
40 32 10 11 738 513 709 166,10 0,256
50 40 10 11 738 513 710 199,19 0,334
63 50 10 11 738 513 711 288,28 0,522
75 65 10 11 738 513 712 444,94 0,996
90 80 10 11 738 513 713 600,60 1,336
110 100 10 11 738 513 714 712,34 1,900

d D D1 L L1 L2 L3 z1 z2
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
32 134 90 137 36 33 109 104 11
40 143 110 156 40 39 126 117 13
50 154 110 169 44 46 135 123 15
63 172 125 190 48 58 152 132 21
75 210 140 211 55 62 170 149 18
90 233 160 215 62 69 167 146 18
110 263 180 235 72 72 177 163 11

44
