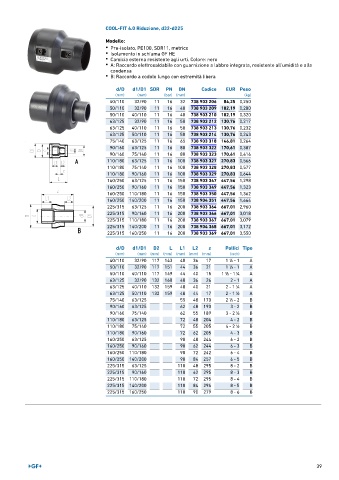

Page 41 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 4.0 Riduzione, d32-d225
Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• B: Raccordo a codolo lungo con estremità libera

d/D d1/D1 SDR PN DN Codice EUR Peso
(mm) (mm) (bar) (mm) (kg)
40/110 32/90 11 16 32 738 903 206 84,25 0,250
50/110 32/90 11 16 40 738 903 209 102,19 0,280
50/110 40/110 11 16 40 738 903 210 102,19 0,320
63/125 32/90 11 16 50 738 903 212 130,76 0,217
63/125 40/110 11 16 50 738 903 213 130,76 0,232
63/125 50/110 11 16 50 738 903 214 130,76 0,243
75/140 63/125 11 16 65 738 903 318 146,81 0,264
90/160 63/125 11 16 80 738 903 322 170,61 0,387
90/160 75/140 11 16 80 738 903 323 170,61 0,416
110/180 63/125 11 16 100 738 903 327 270,83 0,566
110/180 75/140 11 16 100 738 903 328 270,83 0,577
110/180 90/160 11 16 100 738 903 329 270,83 0,644
160/250 63/125 11 16 150 738 903 347 447,56 1,298
160/250 90/160 11 16 150 738 903 349 447,56 1,323
160/250 110/180 11 16 150 738 903 350 447,56 1,362
160/250 140/200 11 16 150 738 904 351 447,56 1,664
225/315 63/125 11 16 200 738 903 364 667,01 2,960
225/315 90/160 11 16 200 738 903 366 667,01 3,018
225/315 110/180 11 16 200 738 903 367 667,01 3,079
225/315 140/200 11 16 200 738 904 368 667,01 3,172
225/315 160/250 11 16 200 738 903 369 667,01 3,550

d/D d1/D1 D2 L L1 L2 z Pollici Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
40/110 32/90 117 143 40 36 17 1 ∕4 - 1 A
1
50/110 32/90 117 151 44 36 21 1 ∕2 - 1 A
1
50/110 40/110 117 149 44 40 15 1 ∕2 - 1 ∕4 A
1
1
63/125 32/90 132 160 48 36 26 2 - 1 A
63/125 40/110 132 159 48 40 21 2 - 1 ∕4 A
1
63/125 50/110 132 159 48 44 17 2 - 1 ∕2 A
1
75/140 63/125 55 48 170 2 ∕2 - 2 B
1
90/160 63/125 62 48 190 3 - 2 B
90/160 75/140 62 55 189 3 - 2 ∕2 B
1
110/180 63/125 72 48 204 4 - 2 B
110/180 75/140 72 55 205 4 - 2 ∕2 B
1
110/180 90/160 72 62 205 4 - 3 B
160/250 63/125 90 48 244 6 - 2 B
160/250 90/160 90 62 244 6 - 3 B
160/250 110/180 90 72 242 6 - 4 B
160/250 140/200 90 84 257 6 - 5 B
225/315 63/125 110 48 295 8 - 2 B
225/315 90/160 110 62 295 8 - 3 B
225/315 110/180 110 72 295 8 - 4 B
225/315 140/200 110 84 296 8 - 5 B
225/315 160/250 110 90 279 8 - 6 B
