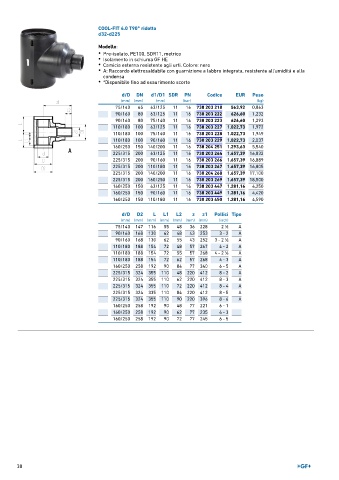

Page 40 - GEORGFISCHER - LISTINO 878 - FIDRA

COOL-FIT 4.0 T90° ridotto
d32-d225

Modello:
• Pre-isolato, PE100, SDR11, metrico
• Isolamento in schiuma GF HE
• Camicia esterna resistente agli urti. Colore: nero
• A: Raccordo elettrosaldabile con guarnizione a labbro integrata, resistente all'umidità e alla
condensa
• *Disponibile fino ad esaurimento scorte

d/D DN d1/D1 SDR PN Codice EUR Peso
(mm) (mm) (mm) (bar) (kg)
75/140 65 63/125 11 16 738 203 218 563,92 0,863
90/160 80 63/125 11 16 738 203 222 626,60 1,232
90/160 80 75/140 11 16 738 203 223 626,60 1,293
110/180 100 63/125 11 16 738 203 227 1.022,73 1,972
110/180 100 75/140 11 16 738 203 228 1.022,73 1,949
110/180 100 90/160 11 16 738 203 229 1.022,73 2,037
160/250 150 140/200 11 16 738 204 251 1.293,63 5,540
225/315 200 63/125 11 16 738 203 264 1.657,39 16,832
225/315 200 90/160 11 16 738 203 266 1.657,39 16,889
225/315 200 110/180 11 16 738 203 267 1.657,39 16,805
225/315 200 140/200 11 16 738 204 268 1.657,39 17,100
225/315 200 160/250 11 16 738 203 269 1.657,39 18,500
160/250 150 63/125 11 16 738 203 447 1.281,16 4,250
160/250 150 90/160 11 16 738 203 449 1.281,16 4,420
160/250 150 110/180 11 16 738 203 450 1.281,16 4,590

d/D D2 L L1 L2 z z1 Pollici Tipo
(mm) (mm) (mm) (mm) (mm) (mm) (mm) (inch)
75/140 147 116 55 48 36 228 2 ∕2 A
1
90/160 168 130 62 48 43 253 3 - 2 A
90/160 168 130 62 55 43 252 3 - 2 ∕2 A
1
110/180 188 154 72 48 57 267 4 - 2 A
110/180 188 154 72 55 57 268 4 - 2 ∕2 A
1
110/180 188 154 72 62 57 268 4 - 3 A
160/250 258 192 90 84 77 340 6 - 5 A
225/315 324 355 110 48 220 412 8 - 2 A
225/315 324 355 110 62 220 412 8 - 3 A
225/315 324 355 110 72 220 412 8 - 4 A
225/315 324 335 110 84 220 412 8 - 5 A
225/315 324 355 110 90 220 396 8 - 6 A
160/250 258 192 90 48 77 221 6 - 1
160/250 258 192 90 62 77 235 6 - 3
160/250 258 192 90 72 77 245 6 - 5

38
