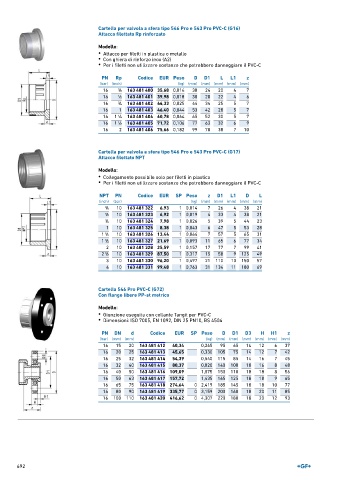

Page 694 - GEORGFISCHER - LISTINO 877 - FIDRA

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G16)
Attacco filettato Rp rinforzato

Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

PN Rp Codice EUR Peso D D1 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 163 481 400 35,68 0,014 38 24 20 4 7
16 1 ∕2 163 481 401 39,98 0,018 38 28 22 4 6
16 3 ∕4 163 481 402 44,33 0,025 44 34 25 5 7
16 1 163 481 403 46,40 0,044 53 42 28 5 7
16 1 ∕4 163 481 404 60,78 0,064 65 52 30 5 7
1
16 1 ∕2 163 481 405 71,72 0,106 77 63 32 6 9
1
16 2 163 481 406 75,66 0,182 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-C (G17)
Attacco filettato NPT

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-C

NPT PN Codice EUR SP Peso z D1 L1 D L
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 10 163 481 322 6,93 1 0,014 7 26 4 38 21
1 10 163 481 323 6,92 1 0,019 4 33 4 38 21
∕2
3 ∕4 10 163 481 324 7,98 1 0,026 5 39 5 44 23
1 10 163 481 325 8,38 1 0,043 6 47 5 53 28
1
1 ∕4 10 163 481 326 13,44 1 0,064 7 57 5 65 31
1 10 163 481 327 21,69 1 0,093 11 65 6 77 34
1 ∕2
2 10 163 481 328 25,59 1 0,157 17 77 7 99 41
1 163 481 329 87,50
2 ∕2 10 1 0,317 15 58 9 125 49
3 10 163 481 330 96,20 1 0,497 21 110 10 150 57
4 10 163 481 331 99,48 1 0,763 31 134 11 180 69

Cartella 546 Pro PVC-C (G72)
Con flange libere PP-st metrico

Modello:
• Giunzione eseguita con collante Tangit per PVC-C
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

PN DN d Codice EUR SP Peso D D1 D3 H H1 z
(bar) (mm) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 15 20 163 481 412 40,34 0,265 95 65 14 12 6 37
16 20 25 163 481 413 45,65 0,330 105 75 14 12 7 42
16 25 32 163 481 414 54,39 0,540 115 85 14 16 7 45
16 32 40 163 481 415 80,37 0,820 140 100 18 16 8 48
16 40 50 163 481 416 109,09 1,075 150 110 18 18 8 56
16 50 63 163 481 417 157,72 1,435 165 125 18 18 9 65
16 65 75 163 481 418 274,64 0 2,419 185 145 18 18 10 77
16 80 90 163 481 419 335,77 0 3,159 200 160 18 20 11 85
16 100 110 163 481 420 416,62 0 4,307 220 180 18 20 12 93

692
