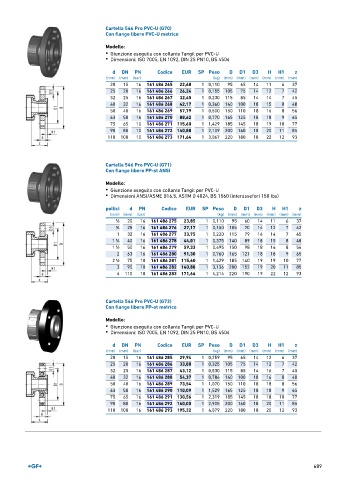

Page 691 - GEORGFISCHER - LISTINO 877 - FIDRA

Cartella 546 Pro PVC-U (G70)
Con flange libere PVC-U metrico

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

d DN PN Codice EUR SP Peso D D1 D3 H H1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 161 486 265 22,68 1 0,110 95 65 14 11 6 37
25 20 16 161 486 266 26,24 1 0,155 105 75 14 12 7 42
32 25 16 161 486 267 32,45 1 0,230 115 85 14 14 7 45
40 32 16 161 486 268 42,17 1 0,360 140 100 18 15 8 48
50 40 16 161 486 269 57,79 1 0,500 150 110 18 16 8 56
63 50 16 161 486 270 88,62 1 0,770 165 125 18 18 9 65
75 65 10 161 486 271 115,60 1 1,429 185 145 18 19 10 77
90 80 10 161 486 272 140,88 1 2,109 200 160 18 20 11 85
110 100 10 161 486 273 171,64 1 3,067 220 180 18 22 12 93

Cartella 546 Pro PVC-U (G71)
Con flange libere PP-st ANSI

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)

pollici d PN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 ∕2 20 16 161 486 275 23,85 1 0,110 95 60 14 11 6 37
3 25 16 161 486 276 27,17 1 0,150 105 70 14 12 7 42
∕4
1 32 16 161 486 277 33,75 1 0,220 115 79 14 14 7 45
1 40 16 161 486 278 44,01 1 0,375 140 89 18 15 8 48
1 ∕4
1
1 ∕2 50 16 161 486 279 59,33 1 0,495 150 98 18 16 8 56
2 63 16 161 486 280 91,30 1 0,760 165 121 18 18 9 65
1
2 ∕2 75 10 161 486 281 115,60 1 1,429 185 140 19 19 10 77
3 90 10 161 486 282 140,88 1 3,136 200 152 19 20 11 85
4 110 10 161 486 283 171,64 1 4,214 220 190 19 22 12 93

Cartella 546 Pro PVC-U (G72)
Con flange libere PP-st metrico
Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni: ISO 7005, EN 1092, DIN 25 PN10, BS 4504

d DN PN Codice EUR SP Peso D D1 D3 H H1 z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
20 15 16 161 486 285 29,94 1 0,259 95 65 14 12 6 37
25 20 16 161 486 286 33,88 1 0,325 105 75 14 12 7 42
32 25 16 161 486 287 43,12 1 0,530 115 85 14 16 7 45
40 32 16 161 486 288 54,37 1 0,786 140 100 18 16 8 48
50 40 16 161 486 289 73,54 1 1,070 150 110 18 18 8 56
63 50 16 161 486 290 110,09 1 1,529 165 125 18 18 9 65
75 65 16 161 486 291 130,56 1 2,319 185 145 18 18 10 77
90 80 16 161 486 292 160,00 1 2,905 200 160 18 20 11 85
110 100 16 161 486 293 195,32 1 4,079 220 180 18 20 12 93

689
