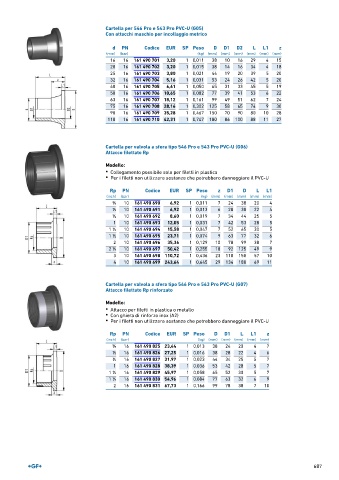

Cartella per 546 Pro e 543 Pro PVC-U (G05)
Con attacchi maschio per incollaggio metrico

d PN Codice EUR SP Peso D D1 D2 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
16 16 161 490 701 3,20 1 0,011 38 10 16 29 4 15
20 16 161 490 702 3,20 1 0,015 38 14 16 34 4 18
25 16 161 490 703 3,80 1 0,021 44 19 20 39 5 20
32 16 161 490 704 5,16 1 0,031 53 24 26 42 5 20
40 16 161 490 705 6,61 1 0,050 65 31 33 45 5 19
50 16 161 490 706 10,65 1 0,082 77 39 41 53 6 22
63 16 161 490 707 18,12 1 0,161 99 49 51 62 7 24
75 16 161 490 708 28,16 1 0,302 125 58 65 74 9 30
90 16 161 490 709 35,28 1 0,467 150 70 90 80 10 28
110 16 161 490 710 42,31 1 0,747 180 86 100 88 11 27

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G06)
Attacco filettato Rp

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR SP Peso z D1 D L L1
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 161 490 690 6,92 1 0,011 7 24 38 20 4
∕8
1 161 490 691 6,92
∕2 10 1 0,013 6 28 38 22 4
3 10 161 490 692 8,60 1 0,019 7 34 44 25 5
∕4
1 10 161 490 693 12,05 1 0,031 7 42 53 28 5
1 10 161 490 694 15,58 1 0,047 7 52 65 30 5
1 ∕4
1
1 ∕2 10 161 490 695 23,71 1 0,074 9 63 77 32 6
2 10 161 490 696 35,36 1 0,129 10 78 99 38 7
1
2 ∕2 10 161 490 697 50,42 1 0,255 18 92 125 49 9
3 10 161 490 698 110,72 1 0,436 23 110 150 57 10
4 10 161 490 699 243,64 1 0,645 29 134 180 69 11

Cartella per valvola a sfera tipo 546 Pro e 543 Pro PVC-U (G07)
Attacco filettato Rp rinforzato

Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR SP Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 16 161 490 825 23,44 1 0,013 38 24 20 4 7
∕8
1 ∕2 16 161 490 826 27,25 1 0,016 38 28 22 4 6
3 16 161 490 827 31,97 1 0,023 44 34 25 5 7
∕4
1 16 161 490 828 38,39 1 0,036 53 42 28 5 7
1 16 161 490 829 45,97 1 0,058 65 52 30 5 7
1 ∕4
1
1 ∕2 16 161 490 830 54,96 1 0,084 77 63 32 6 9
2 16 161 490 831 67,73 1 0,166 99 78 38 7 10
