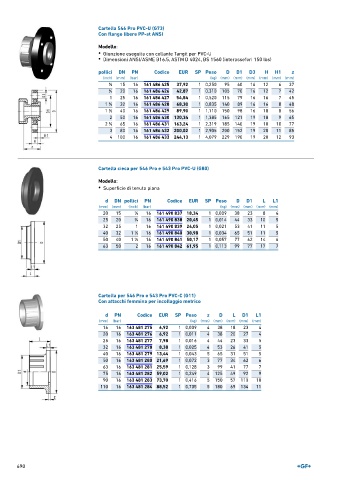

Page 692 - GEORGFISCHER - LISTINO 877 - FIDRA

Cartella 546 Pro PVC-U (G73)
Con flange libere PP-st ANSI

Modello:
• Giunzione eseguita con collante Tangit per PVC-U
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)

pollici DN PN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 15 16 161 486 425 37,92 1 0,250 95 60 16 12 6 37
∕2
3 ∕4 20 16 161 486 426 42,87 1 0,310 105 70 16 12 7 42
1 25 16 161 486 427 54,84 1 0,520 115 79 16 16 7 45
1
1 ∕4 32 16 161 486 428 68,30 1 0,835 140 89 16 16 8 48
1 40 16 161 486 429 89,90 1 1,110 150 98 16 18 8 56
1 ∕2
2 50 16 161 486 430 130,34 1 1,385 165 121 19 18 9 65
1 161 486 431 163,24
2 ∕2 65 16 1 2,319 185 140 19 18 10 77
3 80 16 161 486 432 200,02 1 2,905 200 152 19 20 11 85
4 100 16 161 486 433 244,13 1 4,079 229 190 19 20 12 93

Cartella cieca per 546 Pro e 543 Pro PVC-U (G80)

Modello:
• Superficie di tenuta piana

d DN pollici PN Codice EUR SP Peso D D1 L L1
(mm) (mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm)
20 15 1 ∕2 16 161 490 837 18,34 1 0,009 38 23 8 4
25 20 3 ∕4 16 161 490 838 20,45 1 0,014 44 33 10 5
32 25 1 16 161 490 839 24,05 1 0,021 53 41 11 5
40 32 1 ∕4 16 161 490 840 30,98 1 0,034 65 51 11 5
1
50 40 1 ∕2 16 161 490 841 50,17 1 0,057 77 62 14 6
1
63 50 2 16 161 490 842 61,95 1 0,113 99 77 17 7

Cartella per 546 Pro e 543 Pro PVC-C (G11)
Con attacchi femmina per incollaggio metrico

d PN Codice EUR SP Peso z D L D1 L1
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 163 481 275 6,92 1 0,009 4 38 18 23 4
20 16 163 481 276 6,92 1 0,011 4 38 20 27 4
25 16 163 481 277 7,98 1 0,016 4 44 23 33 5
32 16 163 481 278 8,38 1 0,025 4 53 26 41 5
40 16 163 481 279 13,44 1 0,043 5 65 31 51 5
50 16 163 481 280 21,69 1 0,072 3 77 34 62 6
63 16 163 481 281 25,59 1 0,128 3 99 41 77 7
75 16 163 481 282 59,02 1 0,249 4 125 49 92 9
90 16 163 481 283 73,70 1 0,416 5 150 57 110 10
110 16 163 481 284 88,52 1 0,705 5 180 69 134 11

690
