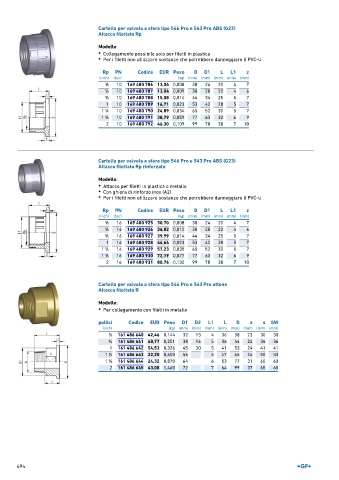

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G22)
Attacco filettato Rp

Modello:
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 10 169 480 786 13,04 0,008 38 24 20 4 7
∕8
1 ∕2 10 169 480 787 13,04 0,009 38 28 22 4 6
3 10 169 480 788 15,08 0,014 44 34 25 5 7
∕4
1 10 169 480 789 16,71 0,023 53 42 28 5 7
1 10 169 480 790 24,89 0,034 65 52 30 5 7
1 ∕4
1
1 ∕2 10 169 480 791 38,79 0,059 77 63 32 6 9
2 10 169 480 792 46,30 0,109 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G23)
Attacco filettato Rp rinforzato

Modello:
• Attacco per filetti in plastica o metallo
• Con ghiera di rinforzo inox (A2)
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVC-U

Rp PN Codice EUR Peso D D1 L L1 z
(inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
3 ∕8 16 169 480 925 30,70 0,008 38 24 20 4 7
1 16 169 480 926 34,82 0,010 38 28 22 4 6
∕2
3 ∕4 16 169 480 927 39,99 0,014 44 34 25 5 7
1 16 169 480 928 44,64 0,023 53 42 28 5 7
1
1 ∕4 16 169 480 929 57,23 0,035 65 52 30 5 7
1 16 169 480 930 72,19 0,077 77 63 32 6 9
1 ∕2
2 16 169 480 931 80,76 0,130 99 78 38 7 10

Cartella per valvola a sfera tipo 546 Pro e 543 Pro ottone
Attacco filettato R

Modello:
• Per collegamento con filetti in metallo

pollici Codice EUR Peso D1 D2 L1 L D z s SW
(inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm) (mm) (mm)
1 161 486 640 42,46 0,144 32 13 4 36 38 23 30 30
∕2
3 ∕4 161 486 641 48,77 0,201 38 16 5 36 44 22 36 36
1 161 486 642 54,53 0,326 45 20 5 41 53 24 41 41
1
1 ∕4 161 486 643 22,20 0,600 56 5 47 65 26 50 50
1 161 486 644 24,32 0,870 64 6 53 77 31 60 60
1 ∕2
2 161 486 645 43,08 1,460 72 7 64 99 37 65 65
