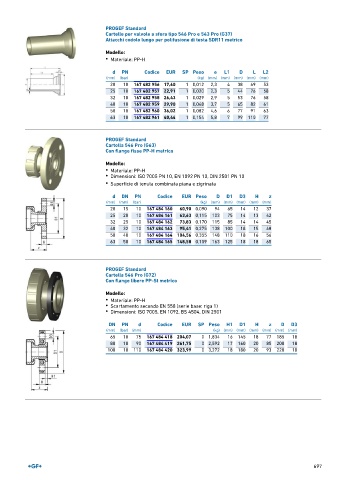

Page 699 - GEORGFISCHER - LISTINO 877 - FIDRA

PROGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G37)
Attacchi codolo lungo per polifusione di testa SDR11 metrico

Modello:
• Materiale: PP-H

d PN Codice EUR SP Peso e L1 D L L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 10 167 482 956 17,60 1 0,012 2,3 4 38 69 53
25 10 167 482 957 22,91 1 0,020 2,3 5 44 76 58
32 10 167 482 958 26,43 1 0,029 2,9 5 53 76 58
40 10 167 482 959 29,90 1 0,048 3,7 5 65 82 61
50 10 167 482 960 36,02 1 0,082 4,6 6 77 91 63
63 10 167 482 961 40,44 1 0,154 5,8 7 99 110 77

PROGEF Standard
Cartella 546 Pro (G63)
Con flange fisse PP-H metrico

Modello:
• Materiale: PP-H
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

• Superficie di tenuta combinata piana e zigrinata

d DN PN Codice EUR Peso D D1 D3 H z
(mm) (mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 15 10 167 484 160 60,90 0,090 94 65 14 12 37
25 20 10 167 484 161 63,63 0,115 103 75 14 13 42
32 25 10 167 484 162 73,83 0,170 115 85 14 14 45
40 32 10 167 484 163 95,41 0,275 138 100 18 15 48
50 40 10 167 484 164 104,56 0,355 148 110 18 16 56
63 50 10 167 484 165 148,58 0,159 163 125 18 18 65

PROGEF Standard
Cartella 546 Pro (G72)
Con flange libere PP-St metrico

Modello:
• Materiale: PP-H
• Scartamento secondo EN 558 (serie base: riga 1)
• Dimensioni: ISO 7005, EN 1092, BS 4504, DIN 2501

DN PN d Codice EUR SP Peso H1 D1 H z D D3
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
65 10 75 167 484 418 204,07 0 1,834 16 145 18 77 185 18
80 10 90 167 484 419 261,75 0 2,592 17 160 20 85 200 18
100 10 110 167 484 420 323,99 0 3,272 18 180 20 93 220 18
