Page 703 - GEORGFISCHER - LISTINO 877 - FIDRA

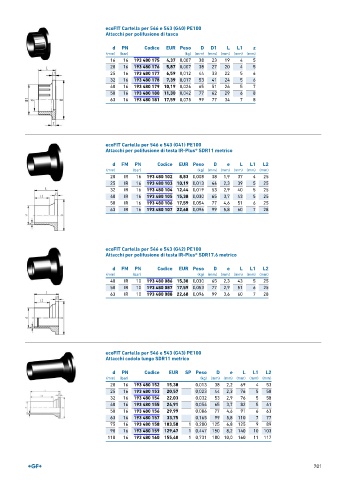

P. 703
ecoFIT Cartella per 546 e 543 (G40) PE100
Attacchi per polifusione di tasca
d PN Codice EUR Peso D D1 L L1 z
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 16 193 480 175 4,37 0,007 38 23 19 4 5
20 16 193 480 176 5,87 0,007 38 27 20 4 5
25 16 193 480 177 6,59 0,012 44 33 22 5 6
32 16 193 480 178 7,39 0,017 53 41 24 5 6
40 16 193 480 179 10,19 0,026 65 51 26 5 7
50 16 193 480 180 11,30 0,042 77 62 29 6 8
63 16 193 480 181 17,59 0,075 99 77 34 7 8
ecoFIT Cartella per 546 e 543 (G41) PE100
Attacchi per polifusione di testa IR-Plus® SDR11 metrico
d FM PN Codice EUR Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 IR 16 193 480 102 8,83 0,008 38 1,9 37 4 25
25 IR 16 193 480 103 10,19 0,013 44 2,3 39 5 25
32 IR 16 193 480 104 12,44 0,019 53 2,9 40 5 25
40 IR 16 193 480 105 15,38 0,030 65 3,7 43 5 25
50 IR 16 193 480 106 17,59 0,054 77 4,6 51 6 25
63 IR 16 193 480 107 22,68 0,096 99 5,8 60 7 28
ecoFIT Cartella per 546 e 543 (G42) PE100
Attacchi per polifusione di testa IR-Plus® SDR17.6 metrico
d FM PN Codice EUR Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
40 IR 10 193 480 086 15,38 0,030 65 2,3 43 5 25
50 IR 10 193 480 087 17,59 0,053 77 2,9 51 6 25
63 IR 10 193 480 088 22,68 0,096 99 3,6 60 7 28
ecoFIT Cartella per 546 e 543 (G43) PE100
Attacchi codolo lungo SDR11 metrico
d PN Codice EUR SP Peso D e L L1 L2
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 193 480 152 15,38 0,013 38 2,2 69 4 53
25 16 193 480 153 20,57 0,023 44 2,3 76 5 58
32 16 193 480 154 22,03 0,032 53 2,9 76 5 58
40 16 193 480 155 24,91 0,054 65 3,7 82 5 61
50 16 193 480 156 29,99 0,086 77 4,6 91 6 63
63 16 193 480 157 33,75 0,165 99 5,8 110 7 77
75 16 193 480 158 103,58 1 0,280 125 6,8 125 9 89
90 16 193 480 159 129,47 1 0,447 150 8,2 140 10 103
110 16 193 480 160 155,48 1 0,731 180 10,0 160 11 117
701
