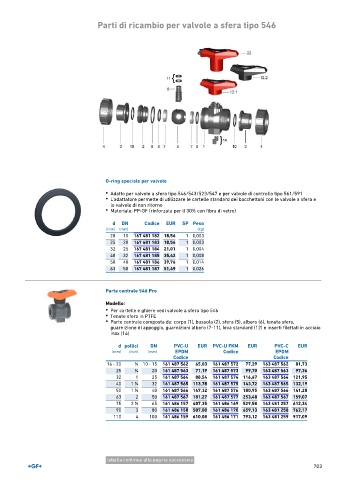

Parti di ricambio per valvole a sfera tipo 546

O-ring speciale per valvole

• Adatto per valvole a sfera tipo 546/543/523/547 e per valvole di controllo tipo 561/591
• L'adattatore permette di utilizzare le cartelle standard dei bocchettoni con le valvole a sfera e
le valvole di non ritorno
• Materiale: PP-GF (rinforzata per il 30% con fibra di vetro)

d DN Codice EUR SP Peso
(mm) (mm) (kg)
20 15 167 481 182 18,56 1 0,003
25 20 167 481 183 18,56 1 0,003
32 25 167 481 184 21,01 1 0,004
40 32 167 481 185 35,42 1 0,008
50 40 167 481 186 39,76 1 0,014
63 50 167 481 187 51,49 1 0,026

Parte centrale 546 Pro

Modello:
• Per cartelle e ghiere vedi valvole a sfera tipo 546
• Tenute sfera in PTFE
• Parte centrale composta da: corpo (1), bussola (2), sfera (5), albero (6), tenuta sfera,
guarnizione di appoggio, guarnizioni albero (7-11), leva standard (12) e inserti filettati in acciaio
inox (14)
d pollici DN PVC-U EUR PVC-U FKM EUR PVC-C EUR
(mm) (inch) (mm) EPDM Codice EPDM
Codice Codice
16 - 20 1 ∕2 10 - 15 161 487 562 65,03 161 487 572 77,29 163 487 562 81,73
25 3 ∕4 20 161 487 563 71,19 161 487 573 99,70 163 487 563 97,36
32 1 25 161 487 564 88,54 161 487 574 116,67 163 487 564 121,95
40 1 ∕4 32 161 487 565 113,78 161 487 575 143,72 163 487 565 132,19
1
50 1 ∕2 40 161 487 566 147,32 161 487 576 180,95 163 487 566 141,28
1
63 2 50 161 487 567 181,27 161 487 577 253,48 163 487 567 159,07
75 2 ∕2 65 161 486 157 407,35 161 486 169 529,58 163 481 257 612,34
1
90 3 80 161 486 158 507,00 161 486 170 659,13 163 481 258 762,17
110 4 100 161 486 159 610,08 161 486 171 793,12 163 481 259 917,09

tabella continua alla pagina successiva
