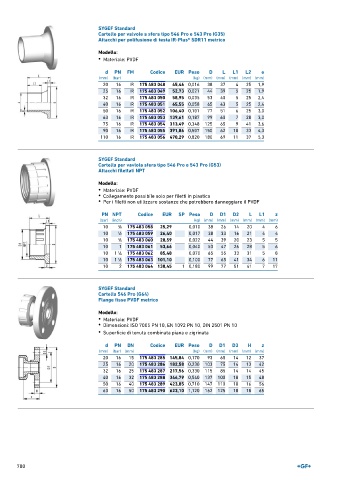

Page 702 - GEORGFISCHER - LISTINO 877 - FIDRA

SYGEF Standard
Cartelle per valvole a sfera tipo 546 Pro e 543 Pro (G35)
Attacchi per polifusione di testa IR-Plus® SDR11 metrico

Modello:
• Materiale: PVDF

d PN FM Codice EUR Peso D L L1 L2 e
(mm) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 IR 175 483 048 45,46 0,016 38 37 4 25 1,9
25 16 IR 175 483 049 52,73 0,021 44 39 5 25 1,9
32 16 IR 175 483 050 58,95 0,035 53 40 5 25 2,4
40 16 IR 175 483 051 65,55 0,058 65 43 5 25 2,4
50 16 IR 175 483 052 106,40 0,101 77 51 6 25 3,0
63 16 IR 175 483 053 139,61 0,187 99 60 7 28 3,0
75 16 IR 175 483 054 313,49 0,348 125 65 9 41 3,6
90 16 IR 175 483 055 391,86 0,507 150 62 10 33 4,3
110 16 IR 175 483 056 470,29 0,820 180 69 11 37 5,3

SYGEF Standard
Cartella per vavlola sfera tipo 546 Pro e 543 Pro (G53)
Attacchi filettati NPT

Modello:
• Materiale: PVDF
• Collegamento possibile solo per filetti in plastica
• Per i filetti non utilizzare sostanze che potrebbero danneggiare il PVDF

PN NPT Codice EUR SP Peso D D1 D2 L L1 z
(bar) (inch) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
10 3 ∕8 175 483 058 25,29 0,010 38 26 14 20 4 6
10 1 ∕2 175 483 059 26,40 0,017 38 33 16 21 4 4
10 3 ∕4 175 483 060 28,59 0,022 44 39 20 23 5 5
10 1 175 483 061 53,66 0,040 53 47 26 28 5 6
10 1 ∕4 175 483 062 85,48 0,070 65 55 33 31 5 8
1
1
10 1 ∕2 175 483 063 101,10 0,100 77 65 41 34 6 11
10 2 175 483 064 130,45 1 0,180 99 77 51 41 7 17

SYGEF Standard
Cartella 546 Pro (G64)
Flange fisse PVDF metrico

Modello:
• Materiale: PVDF
• Dimensioni: ISO 7005 PN 10, EN 1092 PN 10, DIN 2501 PN 10

• Superficie di tenuta combinata piana e zigrinata

d PN DN Codice EUR Peso D D1 D3 H z
(mm) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
20 16 15 175 483 285 145,84 0,170 93 65 14 12 37
25 16 20 175 483 286 182,58 0,230 103 75 14 13 42
32 16 25 175 483 287 217,56 0,330 115 85 14 14 45
40 16 32 175 483 288 346,79 0,540 137 100 18 15 48
50 16 40 175 483 289 423,85 0,710 147 110 18 16 56
63 16 50 175 483 290 623,10 1,120 162 125 18 18 65
