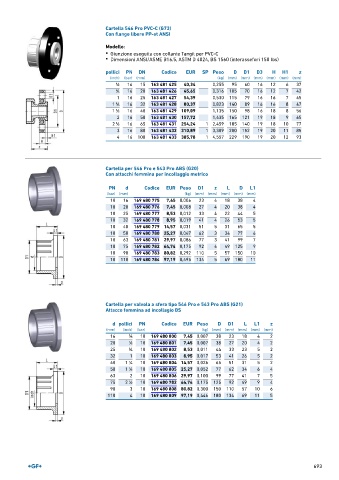

P. 695
Cartella 546 Pro PVC-C (G73)
Con flange libere PP-st ANSI
Modello:
• Giunzione eseguita con collante Tangit per PVC-C
• Dimensioni ANSI/ASME B16.5, ASTM D 4024, BS 1560 (interassefori 150 lbs)
pollici PN DN Codice EUR SP Peso D D1 D3 H H1 z
(inch) (bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm) (mm)
1 16 15 163 481 425 40,34 0,255 95 60 16 12 6 37
∕2
3 ∕4 16 20 163 481 426 45,65 0,316 105 70 16 12 7 42
1 16 25 163 481 427 54,39 0,530 115 79 16 16 7 45
1
1 ∕4 16 32 163 481 428 80,37 0,823 140 89 16 16 8 47
1 16 40 163 481 429 109,09 1,135 150 98 16 18 8 56
1 ∕2
2 16 50 163 481 430 157,72 1,435 165 121 19 18 9 65
1 163 481 431 254,24
2 ∕2 16 65 1 2,459 185 140 19 18 10 77
3 16 80 163 481 432 310,89 1 3,309 200 152 19 20 11 85
4 16 100 163 481 433 385,78 1 4,557 229 190 19 20 12 93
Cartella per 546 Pro e 543 Pro ABS (G20)
Con attacchi femmina per incollaggio metrico
PN d Codice EUR Peso D1 z L D L1
(bar) (mm) (kg) (mm) (mm) (mm) (mm) (mm)
10 16 169 480 775 7,45 0,006 23 4 18 38 4
10 20 169 480 776 7,45 0,008 27 4 20 38 4
10 25 169 480 777 8,53 0,012 33 4 22 44 5
10 32 169 480 778 8,95 0,019 41 4 26 53 5
10 40 169 480 779 14,57 0,031 51 5 31 65 5
10 50 169 480 780 25,27 0,047 62 3 34 77 6
10 63 169 480 781 29,97 0,086 77 3 41 99 7
10 75 169 480 782 64,74 0,175 92 4 49 125 9
10 90 169 480 783 80,82 0,292 110 5 57 150 10
10 110 169 480 784 97,19 0,495 134 5 69 180 11
Cartella per valvola a sfera tipo 546 Pro e 543 Pro ABS (G21)
Attacco femmina ad incollagio BS
d pollici PN Codice EUR Peso D D1 L L1 z
(mm) (inch) (bar) (kg) (mm) (mm) (mm) (mm) (mm)
16 3 ∕8 10 169 480 800 7,45 0,007 38 23 18 4 2
20 1 ∕2 10 169 480 801 7,45 0,007 38 27 20 4 2
25 3 ∕4 10 169 480 802 8,53 0,011 44 33 23 5 2
32 1 10 169 480 803 8,95 0,017 53 41 26 5 2
40 1 ∕4 10 169 480 804 14,57 0,026 65 51 31 5 2
1
50 1 ∕2 10 169 480 805 25,27 0,052 77 62 34 6 4
1
63 2 10 169 480 806 29,97 0,100 99 77 41 7 5
75 2 ∕2 10 169 480 782 64,74 0,175 125 92 49 9 4
1
90 3 10 169 480 808 80,82 0,300 150 110 57 10 6
110 4 10 169 480 809 97,19 0,446 180 134 69 11 5
693
