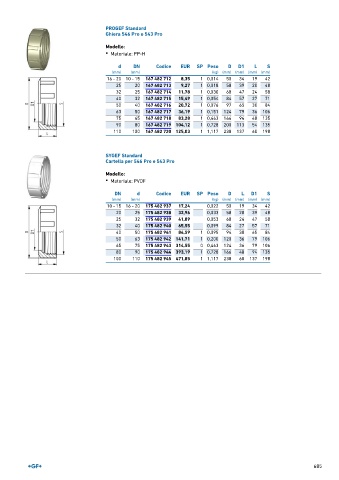

Page 687 - GEORGFISCHER - LISTINO 877 - FIDRA

PROGEF Standard
Ghiera 546 Pro e 543 Pro

Modello:
• Materiale: PP-H

d DN Codice EUR SP Peso D D1 L S
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
16 ‐ 20 10 ‐ 15 167 482 712 8,35 1 0,014 50 34 19 42
25 20 167 482 713 9,27 1 0,018 58 39 20 48
32 25 167 482 714 11,78 1 0,030 68 47 24 58
40 32 167 482 715 15,49 1 0,054 84 57 27 71
50 40 167 482 716 20,72 1 0,076 97 65 30 84
63 50 167 482 717 36,19 1 0,151 124 79 36 106
75 65 167 482 718 83,28 1 0,463 166 94 48 135
90 80 167 482 719 104,12 1 0,728 200 113 54 135
110 100 167 482 720 125,03 1 1,117 238 137 60 198

SYGEF Standard
Cartella per 546 Pro e 543 Pro

Modello:
• Materiale: PVDF

DN d Codice EUR SP Peso D L D1 S
(mm) (mm) (kg) (mm) (mm) (mm) (mm)
10 ‐ 15 16 ‐ 20 175 482 937 17,24 0,022 50 19 34 42
20 25 175 482 938 32,96 0,033 58 20 39 48
25 32 175 482 939 41,89 0,053 68 24 47 58
32 40 175 482 940 65,55 0,099 84 27 57 71
40 50 175 482 941 84,59 1 0,095 94 30 65 84
50 63 175 482 942 141,71 1 0,200 120 36 79 106
65 75 175 482 943 314,55 0 0,463 124 36 79 106
80 90 175 482 944 393,19 1 0,728 166 48 94 135
100 110 175 482 945 471,85 1 1,117 238 60 137 198

685
