P. 684

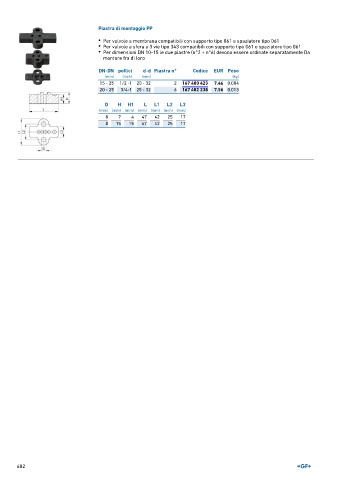

Piastra di montaggio PP
• Per valvole a membrana compatibili con supporto tipo 061 e spaziatore tipo 061
• Per valvole a sfera a 3 vie tipo 343 compatibili con supporto tipo 061 e spaziatore tipo 061
• Per dimensioni DN 10-15 le due piastre (n°2 + n°6) devono essere ordinate separatamente Da
montare fra di loro
DN-DN pollici d-d Piastra n° Codice EUR Peso
(mm) (inch) (mm) (kg)
15 ‐ 25 1/2 -1 20 ‐ 32 2 167 480 423 7,46 0,004
20 ‐ 25 3/4-1 25 ‐ 32 6 167 482 238 7,56 0,013
D H H1 L L1 L2 L3
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
8 7 4 47 42 25 17
8 15 15 47 42 25 17
