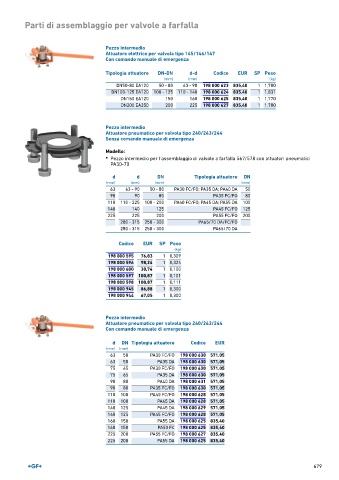

Page 681 - GEORGFISCHER - LISTINO 877 - FIDRA

Parti di assemblaggio per valvole a farfalla

Pezzo intermedio
Attuatore elettrico per valvola tipo 145/146/147
Con comando manuale di emergenza

Tipologia attuatore DN-DN d-d Codice EUR SP Peso
(mm) (mm) (kg)
DN50-80 EA120 50 ‐ 80 63 ‐ 90 198 000 623 835,40 1 1,700
DN100-125 EA120 100 ‐ 125 110 ‐ 140 198 000 624 835,40 1 1,831
DN150 EA120 150 160 198 000 625 835,40 1 1,770
DN200 EA250 200 225 198 000 627 835,40 1 1,700

Pezzo intermedio
Attuatore pneumatico per valvola tipo 240/243/244
Senza comando manuale di emergenza
Modello:
• Pezzo intermedio per l'assemblaggio di valvole a farfalla 567/578 con attuatori pneumatici
PA30-70
d d DN Tipologia attuatore DN
(mm) (mm) (mm) (mm)
63 63 - 90 50 - 80 PA30 FC/FO; PA35 DA; PA40 DA 50
90 90 80 PA35 FC/FO 80
110 110 - 225 100 - 200 PA40 FC/FO; PA45 DA; PA55 DA 100
140 140 125 PA45 FC/FO 125
225 225 200 PA55 FC/FO 200
280 - 315 250 - 300 PA65/70 DA/FC/FO
280 - 315 250 - 300 PA65/70 DA

Codice EUR SP Peso
(kg)
198 000 595 76,83 1 0,309
198 000 596 98,24 1 0,324
198 000 600 30,74 1 0,100
198 000 597 100,87 1 0,101
198 000 598 100,87 1 0,111
198 000 945 86,88 1 0,300
198 000 944 67,05 1 0,300

Pezzo intermedio
Attuatore pneumatico per valvola tipo 240/243/244
Con comando manuale di emergenza

d DN Tipologia attuatore Codice EUR
(mm) (mm)
63 50 PA30 FC/FO 198 000 630 571,05
63 50 PA35 DA 198 000 630 571,05
75 65 PA30 FC/FO 198 000 630 571,05
75 65 PA35 DA 198 000 630 571,05
90 80 PA40 DA 198 000 631 571,05
90 80 PA35 FC/FO 198 000 630 571,05
110 100 PA40 FC/FO 198 000 628 571,05
110 100 PA45 DA 198 000 628 571,05
140 125 PA45 DA 198 000 629 571,05
140 125 PA45 FC/FO 198 000 628 571,05
160 150 PA55 DA 198 000 625 835,40
160 150 PA50 FC 198 000 625 835,40
225 200 PA55 FC/FO 198 000 627 835,40
225 200 PA55 DA 198 000 625 835,40
