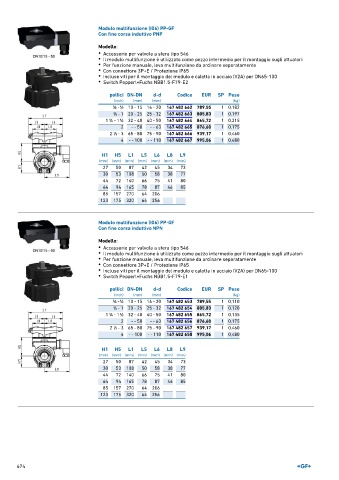

Page 676 - GEORGFISCHER - LISTINO 877 - FIDRA

Modulo multifunzione (I06) PP-GF
Con fine corsa induttivo PNP

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Switch Pepperl+Fuchs NBB1.5-F79-E2

pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
3 ∕8 ‐ ∕2 10 ‐ 15 16 ‐ 20 167 482 662 789,55 1 0,182
1
3 ∕4 ‐ 1 20 ‐ 25 25 ‐ 32 167 482 663 805,83 1 0,197
1 ∕4 ‐ 1 ∕2 32 ‐ 40 40 ‐ 50 167 482 664 865,72 1 0,215
1
1
2 - ‐ 50 - ‐ 63 167 482 665 876,60 1 0,175
2 ∕2 ‐ 3 65 ‐ 80 75 ‐ 90 167 482 666 939,17 1 0,460
1
4 - ‐ 100 - ‐ 110 167 482 667 995,06 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
27 50 87 42 45 34 73
30 53 108 50 58 38 77
44 72 140 66 75 41 80
64 94 165 78 87 46 85
85 157 270 64 206
123 175 320 64 256

Modulo multifunzione (I06) PP-GF
Con fine corsa induttivo NPN

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Switch Pepperl+Fuchs NBB1.5-F79-E1

pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
3 ∕8 ‐ ∕2 10 ‐ 15 16 ‐ 20 167 482 653 789,55 1 0,110
1
3 ∕4 ‐ 1 20 ‐ 25 25 ‐ 32 167 482 654 805,83 1 0,120
1 ∕4 ‐ 1 ∕2 32 ‐ 40 40 ‐ 50 167 482 655 865,72 1 0,135
1
1
2 - ‐ 50 - ‐ 63 167 482 656 876,60 1 0,175
2 ∕2 ‐ 3 65 ‐ 80 75 ‐ 90 167 482 657 939,17 1 0,460
1
4 - ‐ 100 - ‐ 110 167 482 658 995,06 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
27 50 87 42 45 34 73
30 53 108 50 58 38 77
44 72 140 66 75 41 80
64 94 165 78 87 46 85
85 157 270 64 206
123 175 320 64 256

674
