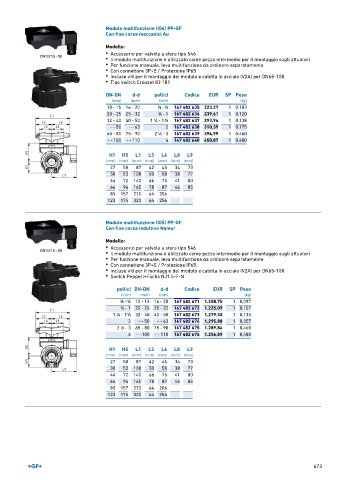

Modulo multifunzione (I04) PP-GF
Con fine corsa meccanici Au

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Tipo switch Crouzet 83 181

DN-DN d-d pollici Codice EUR SP Peso
(mm) (mm) (inch) (kg)
10 ‐ 15 16 ‐ 20 3 ∕8 ‐ ∕2 167 482 635 223,27 1 0,103
1
20 ‐ 25 25 ‐ 32 3 ∕4 ‐ 1 167 482 636 239,61 1 0,120
32 ‐ 40 40 ‐ 50 1 ∕4 ‐ 1 ∕2 167 482 637 293,94 1 0,138
1
1
- ‐ 50 - ‐ 63 2 167 482 638 310,39 1 0,175
65 ‐ 80 75 ‐ 90 2 ∕2 ‐ 3 167 482 639 394,99 1 0,460
1
- ‐ 100 - ‐ 110 4 167 482 640 450,87 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
27 50 87 42 45 34 73
30 53 108 50 58 38 77
44 72 140 66 75 41 80
64 94 165 78 87 46 85
85 157 270 64 206
123 175 320 64 256

Modulo multifunzione (I05) PP-GF
Con fine corsa induttivo Namur

Modello:
• Accessorio per valvola a sfera tipo 546
• Il modulo multifunzione è utilizzato come pezzo intermedio per il montaggio sugli attuatori
• Per funzione manuale, leva multifunzione da ordinare separatamente
• Con connettore 3P+E / Protezione IP65
• Incluse viti per il montaggio del modulo e calotta in acciaio (V2A) per DN65-100
• Switch Pepperl+Fuchs NJ1.5-F-N

pollici DN-DN d-d Codice EUR SP Peso
(inch) (mm) (mm) (kg)
1
3 ∕8 ‐ ∕2 10 ‐ 15 16 ‐ 20 167 482 671 1.208,75 1 0,097
3 ∕4 ‐ 1 20 ‐ 25 25 ‐ 32 167 482 672 1.225,09 1 0,107
1 ∕4 ‐ 1 ∕2 32 ‐ 40 40 ‐ 50 167 482 673 1.279,50 1 0,135
1
1
2 - ‐ 50 - ‐ 63 167 482 674 1.295,88 1 0,257
2 ∕2 ‐ 3 65 ‐ 80 75 ‐ 90 167 482 675 1.289,84 1 0,460
1
4 - ‐ 100 - ‐ 110 167 482 676 1.256,89 1 0,480
H1 H5 L1 L5 L6 L8 L9
(mm) (mm) (mm) (mm) (mm) (mm) (mm)
27 50 87 42 45 34 73
30 53 108 50 58 38 77
44 72 140 66 75 41 80
64 94 165 78 87 46 85
85 157 270 64 206
123 175 320 64 256

673
